无人机遥控转向原理图如何实现？

核心概念：从遥控器到电机

无人机转向的核心思想是差速动力，想象一下一辆坦克，它通过左右两侧履带的速度差来实现转向，无人机也是一样，通过改变不同电机的转速，产生不同的拉力，从而让无人机倾斜,利用倾斜产生的分力来转向。

• 向左转：增加右侧电机转速，减小左侧电机转速，右侧拉力 > 左侧拉力，机身向左倾斜，空气对机身产生一个向右的分力,飞机向左转。
• 向右转：反之亦然。

原理图分层解析

一张完整的原理图会包含多个层面，我们把它分解成三个主要部分：遥控端、无人机端（飞控核心）、执行端。

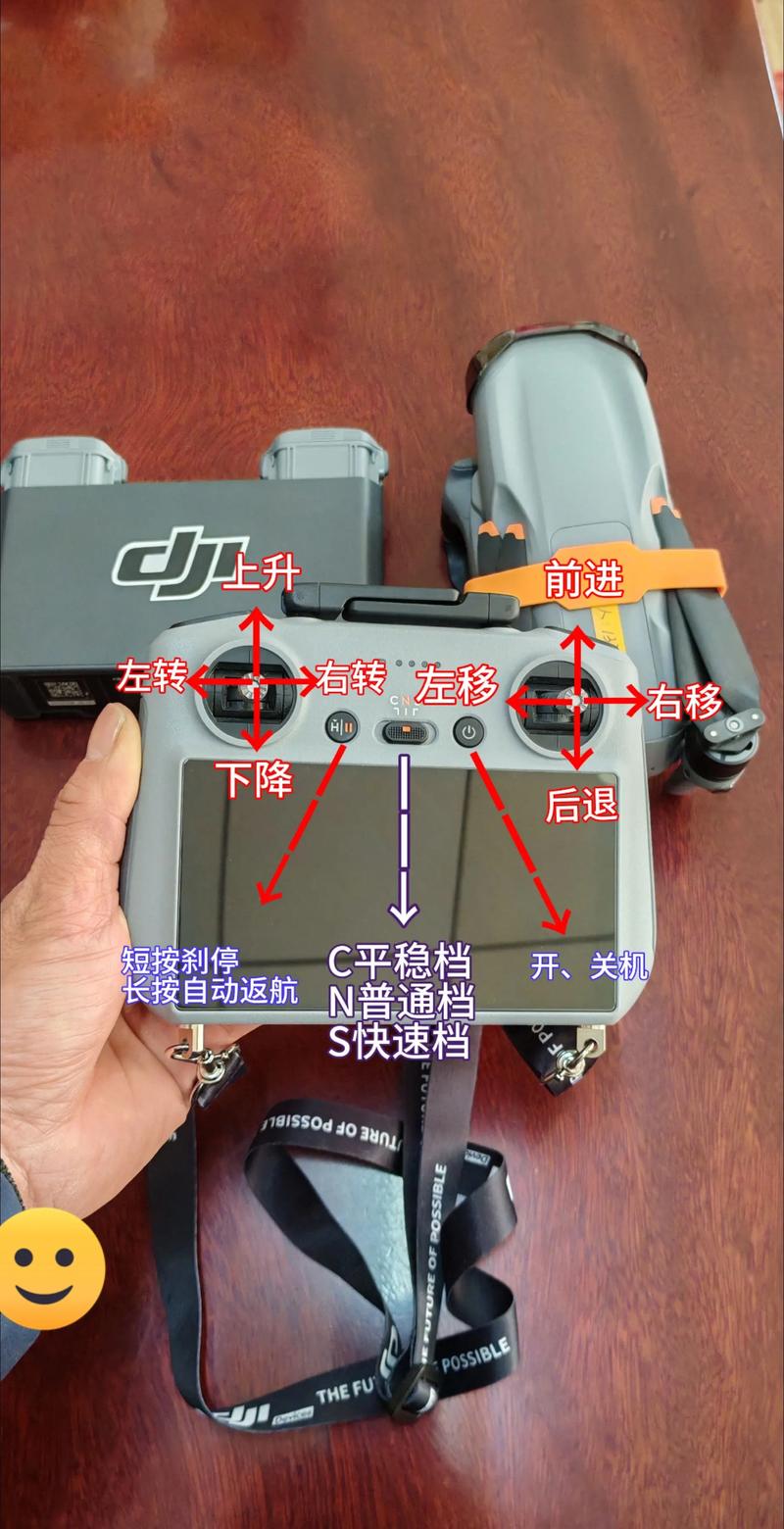

遥控器端

这是用户直接操作的设备。

工作流程：

1. 摇杆: 用户拨动摇杆，摇杆内部的电位器或霍尔传感器检测到物理角度变化。
2. 微控制器: 遥控器内部的MCU读取传感器的模拟信号，并将其转换成标准的数字信号，这个信号通常采用SBUS、DSM或CRSF等协议。
3. 无线发射模块: MCU将包含所有通道信息（油门、副翼、升降、舵量等）的数字信号打包，通过2.4GHz等无线频段发射出去。

关键点： 遥控器本身不决定无人机如何飞行，它只负责忠实地传递用户的“意图”，当用户向左打杆时，遥控器会发出一个“左副翼”通道的信号。

无人机端 - 飞控核心

这是无人机的“大脑”,负责处理所有决策。

工作流程：

1. 无线接收机: 接收来自遥控器的信号,并将其解码成MCU可以识别的数字指令。
2. 主控制器: 这是飞控的核心，通常是运行PID控制算法的高性能芯片（如STM32系列）。
   • 读取指令: MCU首先读取接收机传来的用户指令（“我希望向左转”）。
   • 读取传感器: MCU通过传感器融合算法（如MPU6050/ICM-20948等IMU传感器）实时读取无人机的当前状态（“我现在正在向前飞，机身是水平的”）。
   • 计算差值: MCU比较“用户意图”和“当前状态”，计算出需要多大的修正量。“用户想左转，但我还在直飞，我需要让机身向左倾斜”。
   • 执行PID算法: PID算法会计算出为了达到这个倾斜角度，四个电机分别需要增加或减少多少转速，这个计算过程非常快，每秒可达数百次,以确保飞行稳定。
3. 电调信号输出: MCU根据PID计算出的结果，通过PWM（脉冲宽度调制）信号，向四个电子调速器发出指令，每个电调接收到的指令都略有不同,从而实现差速控制。

关键点： 飞控的核心是“传感器反馈 + PID算法”，它不是盲目执行遥控指令，而是根据无人机的实时状态,动态地计算出最合适的电机输出。

执行端

这是将电控信号转化为实际动力的部分。

工作流程：

1. 电子调速器: 接收来自飞控的PWM信号，PWM信号的占空比（高电平时间占比）代表了转速指令，电调将这个信号放大,并驱动无刷电机。
2. 无刷电机: 电调控制流过电机三相线圈的电流，产生旋转磁场,驱动电机高速旋转。
3. 螺旋桨: 安装在电机上，将电机的旋转动能转化为向前的推力，不同转速的电机带动不同转速的螺旋桨，产生不同的推力,最终实现转向。

一张完整的原理图（整合版）

下面将以上三个部分整合成一张完整的无人机遥控转向原理图,并标注出信号流向。

图例说明：

• 红色箭头: 无线信号 (遥控器 ↔ 接收机)
• 蓝色箭头: 数字控制信号 (飞控 → 电调)
• 绿色箭头: 电源与动力 (电池 → 电调 → 电机)
• 紫色箭头: 传感器数据反馈 (传感器 → 飞控)

信号流向详解：

1. 用户操作: 飞手向左打杆。
2. 遥控器编码: 遥控器MCU将“左副翼”指令编码成数字信号。
3. 无线传输: 遥控器通过无线模块发送信号。
4. 接收解码: 无人机上的接收机接收信号并解码,发送给飞控MCU。
5. 飞控计算:
   • 飞控MCU收到“左转”指令。
   • IMU传感器检测到无人机当前姿态。
   • PID算法计算出需要让机身向左倾斜。
   • 为实现左倾，需要增加右侧电机（M2, M4）的转速，减少左侧电机（M1, M3）的转速。
6. 指令下发: 飞控MCU向四个电调发送不同的PWM信号。
   • PWM_M1 (左前): 低占空比
   • PWM_M2 (右前): 高占空比
   • PWM_M3 (左后): 低占空比
   • PWM_M4 (右后): 高占空比
7. 动力执行:
   • 电调1和3接收到低占空比信号,驱动电机1和3以较低速度旋转。
   • 电调2和4接收到高占空比信号,驱动电机2和4以较高速度旋转。
8. 物理效果:
   • 右侧总拉力 > 左侧总拉力。
   • 无人机机身开始向左倾斜。
   • 倾斜后，螺旋桨的总拉力不再完全垂直向上,而是产生了一个水平向右的分力。
   • 这个水平分力作为向心力,使无人机开始向左转弯。

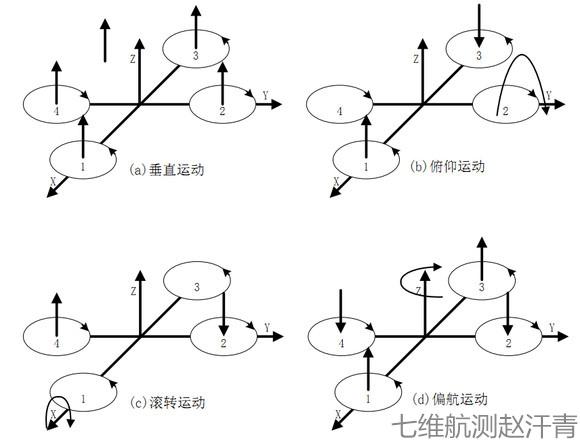

四旋翼无人机转向的电机转速变化表

注意: 上表中的“升高/降低”是相对于悬停时的基准转速而言的，在实际飞行中，飞控会同时处理油门（升降）、副翼（左右）、升降（前后）和舵量（偏航）等多个通道的指令,通过复杂的PID算法综合计算出每个电机的最终转速。

希望这个从原理图到实际流程的详细解析能帮助你完全理解无人机遥控转向的奥秘！
