论文题目：基于STM32单片机的四旋翼无人机控制系统设计与实现

摘要

本论文旨在设计并实现一套以STM32系列单片机为核心控制器的四旋翼无人机飞行控制系统，随着无人机技术的飞速发展，低成本、高性能的自主飞行控制系统成为研究热点，本文首先对四旋翼无人机的飞行原理、数学模型（包括动力学模型和运动学模型）进行了深入分析,为后续控制算法的设计奠定了理论基础。

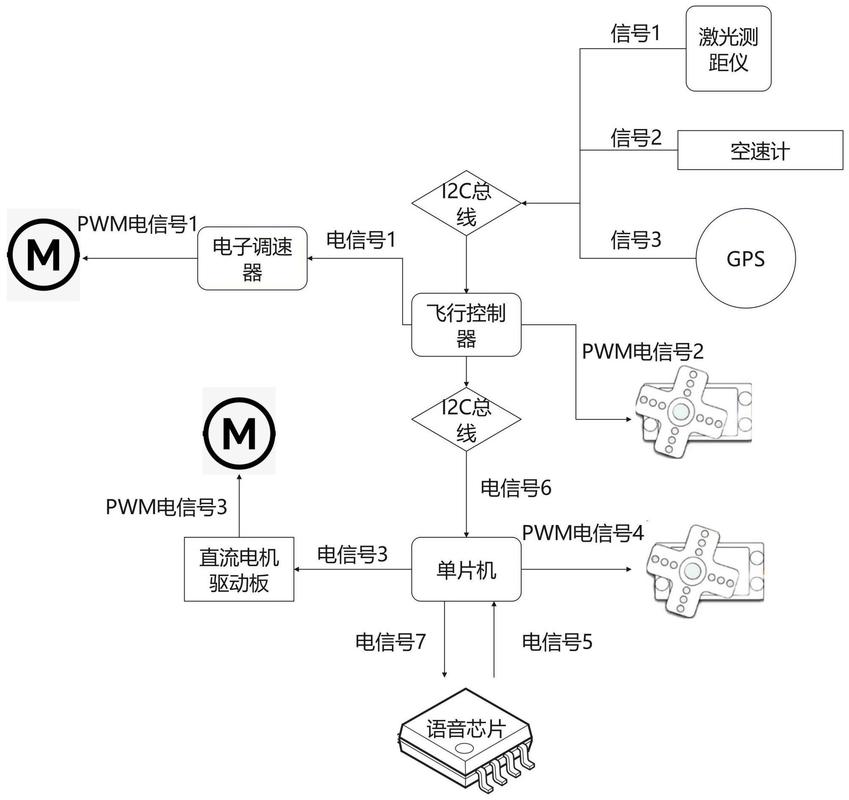

（图片来源网络，侵删）

在硬件设计方面，系统以STM32F103系列微控制器为主控单元，集成了MPU6050六轴传感器（三轴加速度计和三轴陀螺仪）用于姿态感知，HMC5883L三轴磁力计用于航向角辅助修正，以及气压计MS5611用于高度测量，设计了电机驱动模块（采用基于STM32的PWM输出驱动ESC）和无线通信模块（蓝牙或NRF24L01）用于地面遥控与数据回传。

在软件设计方面，论文重点阐述了系统的软件架构，基于C语言在Keil MDK开发环境下完成了主控程序的开发，核心部分包括：传感器数据融合算法（采用互补滤波或卡尔曼滤波）以获取高精度的无人机姿态角（俯仰、横滚、偏航）；设计了基于PID（比例-积分-微分）控制器的姿态环、高度环和位置环控制算法，实现对无人机的稳定悬停和自主飞行，还实现了遥控信号解码、电机PWM输出、故障检测与保护等关键功能。

通过搭建实验平台对系统进行了软硬件联调与飞行测试，测试结果表明，该无人机系统能够有效接收遥控指令，保持稳定悬停，并实现了基本的自主飞行功能，各项性能指标基本达到设计要求，验证了所设计方案的正确性和可行性,本研究为低成本无人机控制系统的开发提供了有价值的参考。

无人机；STM32；姿态解算；PID控制；互补滤波；四旋翼

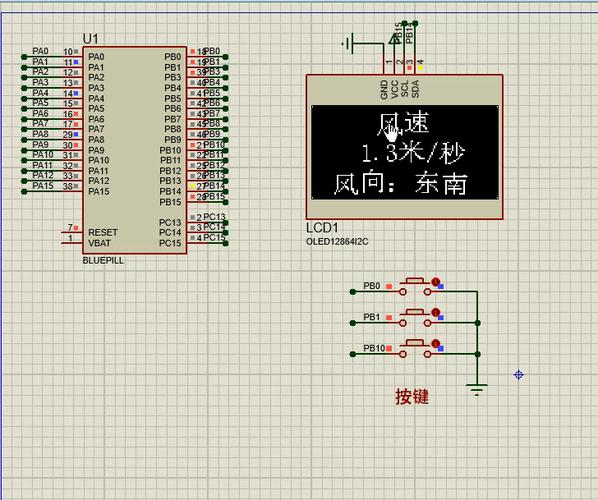

（图片来源网络，侵删）

Abstract

This thesis aims to design and implement a quadrotor Unmanned Aerial Vehicle (UAV) flight control system based on the STM32 series microcontroller as the core control unit. With the rapid development of UAV technology, low-cost, high-performance autonomous flight control systems have become a research hotspot. This paper first conducts an in-depth analysis of the flight principles and mathematical models (including dynamic and kinematic models) of the quadrotor, laying a theoretical foundation for the subsequent design of control algorithms.

In terms of hardware design, the system uses the STM32F103 series microcontroller as the main control unit. It integrates an MPU6050 six-axis sensor (3-axis accelerometer and 3-axis gyroscope) for attitude perception, an HMC5883L three-axis magnetometer for auxiliary yaw angle correction, and a barometer MS5611 for altitude measurement. Meanwhile, a motor drive module (using STM32-generated PWM to drive ESCs) and a wireless communication module (Bluetooth or NRF24L01) for ground remote control and data telemetry were designed.

In the software design aspect, the thesis focuses on the system's software architecture. The main control program was developed in the C language using the Keil MDK development environment. The core parts include: a sensor data fusion algorithm (using Complementary Filter or Kalman Filter) to obtain high-precision attitude angles (pitch, roll, yaw); the design of a control algorithm based on PID (Proportional-Integral-Derivative) controllers for the attitude loop, altitude loop, and position loop to achieve stable hovering and autonomous flight of the UAV. Additionally, key functions such as remote control signal decoding, motor PWM output, and fault detection & protection were implemented.

Finally, the system was tested through hardware-software integration and flight tests on a built experimental platform. The test results show that the UAV system can effectively receive remote control commands, maintain stable hovering, and achieve basic autonomous flight functions. The performance metrics met the design requirements, verifying the correctness and feasibility of the proposed design. This research provides a valuable reference for the development of low-cost UAV control systems.

（图片来源网络，侵删）

Keywords: UAV; STM32; Attitude Estimation; PID Control; Complementary Filter; Quadrotor

第二章四旋翼无人机飞行原理与建模 2.1 四旋翼无人机结构与飞行原理 2.1.1 机械结构与自由度 2.1.2 飞行原理与控制方式 2.2 坐标系定义 2.2.1 惯性坐标系 2.2.2 机体坐标系 2.2.3 坐标系转换 2.3 数学模型建立 2.3.1 动力学模型 2.3.2 运动学模型 2.3.3 模型简化与线性化

第三章系统总体方案设计 3.1 系统设计目标与要求 3.2 系统总体架构 3.2.1 硬件系统架构 3.2.2 软件系统架构 3.3 硬件选型与论证 3.3.1 主控单元选型（STM32F103） 3.3.2 姿态传感器选型（MPU6050） 3.3.3 磁力计选型（HMC5883L） 3.3.4 气压计选型（MS5611） 3.3.5 电机与电调选型 3.3.6 通信模块选型（蓝牙/NRF24L01） 3.4 本章小结

第四章系统硬件设计与实现 4.1 主控模块电路设计 4.2 传感器模块电路设计 4.2.1 MPU6050电路设计 4.2.2 HMC5883L与MS5611电路设计 4.3 电源管理模块电路设计 4.4 电机驱动模块电路设计 4.5 通信模块电路设计 4.6 硬件实物图 4.7 本章小结

第五章系统软件设计与实现 5.1 软件开发环境与工具 5.2 系统软件总体流程 5.3 驱动层程序设计 5.3.1 I2C/SPI通信驱动设计 5.3.2 定时器与PWM输出驱动设计 5.4 数据采集与处理 5.4.1 传感器数据读取 5.4.2 传感器数据融合算法（互补滤波/卡尔曼滤波） 5.5 控制算法设计 5.5.1 PID控制原理 5.5.2 姿态环PID控制器设计 5.5.3 高度环PID控制器设计 5.5.4 位置环PID控制器设计（可选，用于自主飞行） 5.6 遥控指令解析与执行 5.7 飞行控制主程序设计 5.8 本章小结

第六章系统测试与结果分析 6.1 测试环境与设备 6.2 硬件模块测试 6.2.1 传感器模块测试 6.2.2 电机驱动测试 6.3 软件算法仿真与测试 6.3.1 姿态解算效果测试 6.3.2 PID控制参数整定与效果测试 6.4 飞行实验 6.4.1 遥控飞行测试 6.4.2 稳定悬停测试 6.4.3 自主飞行任务测试（如定高、定点） 6.5 测试结果分析与讨论 6.6 本章小结

第七章总结与展望 7.1 全文工作总结 7.2 系统创新点与不足 7.3 未来工作展望

参考文献

致谢

各章节详细内容指南

第一章绪论

1 研究背景与意义： 从无人机在军事、民用（航拍、物流、农业、巡检等）领域的广泛应用切入，强调飞控系统是无人机的“大脑”，其性能直接决定了无人机的飞行品质，指出基于高性能单片机开发低成本、小型化飞控系统的重要意义。
2 国内外研究现状：
- 国际： 提及DJI（大疆）的商业领先地位，以及开源飞控项目PX4 (Auterion) 和 ArduPilot (Dronecode) 的成熟技术和社区生态，分析其技术特点（如使用STM32/Freeson等处理器，运行NuttX/ROS等系统）。
- 国内： 提及极飞、亿航等公司，以及高校在无人机领域的研究成果，分析国内在核心算法、传感器等方面的进展。
- 开源飞控分析： 重点分析APM/PX4，指出其优点（功能强大、社区支持好）和缺点（系统复杂、资源消耗大、学习曲线陡峭），从而引出本课题设计一个更精简、更基础的飞控系统的目的。
3 本文主要研究内容： 清晰列出本文要完成的工作：1. 理论建模；2. 硬件系统设计；3. 软件算法实现（姿态解算、PID控制）；4. 系统测试与验证。
4 论文结构安排： 简要介绍每一章的核心内容。

第二章四旋翼无人机飞行原理与建模

1 结构与原理： 用图示说明X型或十字型结构，解释四个电机的转速如何通过差速控制产生升力和三个姿态力矩（俯仰、横滚、偏航）。
2 坐标系： 明确定义机体坐标系（前、右、下为正）和惯性坐标系（北、东、地为正），给出欧拉角（φ, θ, ψ）的定义（横滚角、俯仰角、偏航角）。
3 数学模型：
- 动力学模型： 从牛顿-欧拉方程出发，推导出描述无人机在空间中受力和力矩的方程，这是最复杂的部分，可以适当简化，重点说明力矩与角加速度、升力与线加速度的关系。
- 运动学模型： 描述机体坐标系下的角速度与欧拉角变化率之间的关系。
- 模型简化： 说明在悬停和小角度飞行时，可以忽略一些非线性项,便于控制器设计。

第三章系统总体方案设计

2 系统架构： 画出清晰的系统框图，展示各模块（传感器、主控、电机、遥控、电源）之间的连接关系和数据流向。
3 硬件选型：
- STM32F103： 论证其理由：足够强大的ARM Cortex-M3内核，丰富的外设（定时器、I2C、SPI、UART），性价比高，社区资料丰富,适合作为飞控主控。
- MPU6050： 集成三轴加速度计和三轴陀螺仪，自带DMP（数字运动处理器）可以简化开发,是姿态传感器的经典选择。
- HMC5883L/MS5611： 磁力计用于修正陀螺仪的积分漂移，获得航向角，气压计用于测量相对高度,实现定高功能。
- 电机/电调： 选择无刷电机和配套的电调，说明电调需要接收50Hz的PWM信号，脉宽范围（如1ms-2ms）对应转速。
- 通信模块： 蓝牙用于简单的地面调试和数据回传,NRF24L01用于更可靠的遥控和数据链。

第四章系统硬件设计与实现

1-4.5 电路设计： 使用Altium Designer或KiCad等EDA软件绘制各模块的原理图，附上关键原理图，并简要说明设计要点（如滤波、上拉电阻、电源去耦等）。
6 硬件实物图： 展示最终焊接好的PCB板或搭建好的飞控核心板。

第五章系统软件设计与实现

2 软件流程图： 画出主程序的流程图，体现初始化、循环执行（数据采集 -> 解算 -> 控制输出）的结构。
4 数据融合：
- 互补滤波： 重点介绍，解释其原理：用陀螺仪（短期精度高，易漂移）和加速度计（短期精度低，无漂移）的数据进行加权融合，公式 filtered_angle = alpha * (gyro_angle + dt * gyro_rate) + (1 - alpha) * accel_angle 中的alpha是关键滤波系数,给出C语言实现代码片段。
- 卡尔曼滤波： 作为可选或进阶内容，简要说明其原理（预测-更新循环，更优但更复杂）。
5 PID控制：
- PID原理： 给出离散PID公式 u(k) = Kp*e(k) + Ki*Σe(i) + Kd*[e(k)-e(k-1)]。
- 控制器设计：
  - 姿态环： 输入是期望姿态角（来自遥控或上层控制器），反馈是解算出的当前姿态角，输出是三个姿态的期望角速度,PID输出直接控制对应电机的PWM增量。
  - 高度环： 输入是期望高度，反馈是气压计读数，输出是总升力（即四个电机PWM的平均值增量）。
  - 位置环： 输入是期望位置（GPS或光流数据），反馈是当前位置，输出是期望的横滚和俯仰角，位置环的输出作为姿态环的输入,这一步通常作为进阶功能。
7 飞行控制主程序： 伪代码形式展示主循环的核心逻辑。

第六章系统测试与结果分析

1 测试环境： 描述室内测试场地、调试工具（如USB-TTL转串口、示波器）。
2 硬件测试： 展示传感器数据通过串口打印出来的波形,验证其是否正常工作。
3 算法测试：
- 将无人机固定，旋转观察串口输出的姿态角变化,验证姿态解算的实时性和准确性。
- 使用串口调试助手手动发送模拟的遥控指令,观察电机PWM输出是否按预期变化。
- PID整定： 详细描述PID参数整定的过程（如先用Ziegler-Nichols法，再手动微调），给出不同参数下系统响应的曲线图（超调、调节时间、稳态误差）,并分析原因。
4 飞行实验：
- 遥控飞行： 描述手柄操作，无人机能否响应,飞行是否灵活。
- 悬停测试： 关键测试，描述无人机在没有遥控输入的情况下，能否在空中保持基本稳定（允许小幅漂移）,可以录制视频作为支撑。
- 自主飞行： 如果实现了，描述设置的目标点,无人机能否飞向该点并悬停。
5 结果分析： 总结测试结果，分析成功之处和存在的不足（如悬停漂移较大、响应不够快等），并尝试从硬件（传感器精度）或软件（滤波算法、PID参数）层面解释原因。

第七章总结与展望

1 概括全文完成的工作,重申系统的功能和达到的指标。
2 不足： 诚实地指出系统的局限性，如姿态解算精度不高、抗风能力差、没有实现完整的自主导航等。
3 展望： 提出未来可以改进的方向，如：
- 算法优化： 采用更先进的卡尔曼滤波算法（如Mahony滤波）、LQR（线性二次调节器）等高级控制算法。
- 功能扩展： 集成GPS模块，实现室外自主飞行；增加光流传感器，实现室内精确定位；增加视觉导航等。
- 硬件升级： 换用性能更强的STM32H7系列处理器，运行实时操作系统（如FreeRTOS）以管理更复杂的任务。
