麦克风阵列如何精准定位无人机？

99ANYc3cd6 无人机 2026-04-09 3

下面我将从原理、方法、系统构成、挑战、应用场景以及与其他技术对比等多个方面，为您详细解析“麦克风阵列定位无人机”这一技术。

（图片来源网络，侵删）

核心原理：声源定位

麦克风阵列定位无人机的核心是声源定位，其基本原理是：当声波（如无人机螺旋桨的噪音）从不同方向传到阵列中的各个麦克风时，由于声音到达不同麦克风的时间差、相位差或能量差不同，我们可以通过算法计算出声源的方位和距离。

一个简单的比喻： 想象一下人有两只耳朵，当声音从左边传来时，它先到达左耳，后到达右耳，大脑通过这个微小的“时间差”判断声音来自左边，麦克风阵列就是将这个“双耳”系统扩展到由多个“耳朵”（麦克风）组成的立体网络，从而实现更精确、更鲁棒的定位。

主要定位方法

根据算法的不同,主流的声源定位方法分为以下几类：

基于时间差

这是最常用和最经典的方法。

（图片来源网络，侵删）

原理：测量声波到达阵列中不同麦克风的时间差，通过测量至少两对麦克风之间的TDOA，可以确定声源所在的“双曲面”，多个双曲面的交点即为声源位置。
关键步骤：
1. 信号采集：所有麦克风同时采集声音信号。
2. 信号预处理：包括降噪、滤波等，以提取出无人机特有的螺旋桨噪音频率（通常在几百Hz到几kHz）。
3. 互相关计算：计算任意两个麦克风信号之间的互相关函数，相关函数的峰值对应着TDOA。
4. 定位算法：利用TDOA数据，结合麦克风阵列的几何位置，通过几何算法（如Chan算法、Fang算法等）或最优化方法计算出声源的三维坐标。
优点：原理清晰，计算量相对较小，对信噪比有一定容忍度。
缺点：对时钟同步要求极高，微小的时钟误差会导致定位结果偏差很大。

基于波达方向

这种方法更侧重于确定声源的方位角和俯仰角。

原理：通过阵列信号处理技术（如MUSIC算法、ESPRIT算法）来估计声波到达阵列的波前方向，从而得到DOA。
关键步骤：
1. 阵列流型构建：建立麦克风阵列的数学模型。
2. 协方差矩阵计算：计算接收信号的空间协方差矩阵。
3. 谱峰搜索：利用MUSIC等算法进行谱峰搜索，谱峰对应的方向就是声源的DOA。
优点：定位精度高，尤其在远场情况下性能优异。
缺点：计算复杂，对模型误差（如麦克风位置不准）敏感，且通常只能提供角度信息，距离信息需要结合其他方法。

基于能量

这种方法利用声音强度随距离衰减的特性。

原理：距离声源越近，麦克风接收到的声音能量越大，通过比较阵列中不同麦克风的能量大小，可以粗略判断声源的方向。
应用：通常作为一种辅助方法，或用于快速、粗略的检测与引导，与其他方法结合使用。

系统构成

一个完整的麦克风阵列无人机定位系统通常包括以下几个部分：

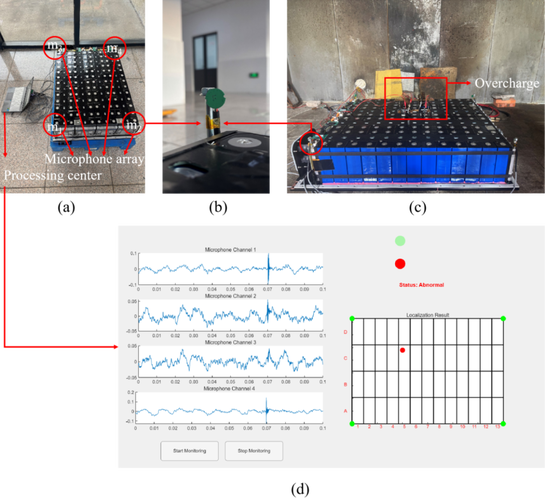

麦克风阵列硬件：
（图片来源网络，侵删）
- 麦克风类型：通常使用电容式麦克风，因为它灵敏度高、频率响应好。
- 阵列几何构型：
  - 线性阵列：麦克风排成一条直线，结构简单，成本低，但只能估计方位角（二维定位）。
  - 平面阵列：麦克风分布在一个平面上（如正方形、圆形、十字形），可以估计方位角和俯仰角（三维定位）。
  - 立体阵列：麦克风分布在三维空间中，性能最好，但结构复杂，成本高，校准困难。
- 关键参数：阵列的孔径（大小）直接影响角度分辨率和距离分辨率；麦克风的数量和分布影响定位精度和鲁棒性。
数据采集与处理单元：
- 同步采集卡：所有麦克风必须由同一个高精度时钟同步，这是TDOA方法成功的关键。
- 信号处理器/DSP：负责实时进行滤波、降噪、FFT（快速傅里叶变换）等预处理，并运行定位算法。
- 嵌入式平台/PC：运行整个系统软件，融合数据，输出最终定位结果。
算法软件：
- 信号处理模块：降噪、滤波、特征提取（如提取螺旋桨基频和谐波）。
- 定位核心算法：TDOA、MUSIC等算法的实现。
- 数据融合模块：如果结合其他传感器（如摄像头），需要进行多传感器数据融合。
校准系统：

硬件安装后,必须对麦克风阵列进行精确的几何位置校准和时钟同步校准，否则定位结果会产生系统误差。

主要挑战与局限性

尽管原理清晰,但在实际应用中，麦克风阵列定位无人机面临诸多挑战：

环境噪声干扰：
- 挑战：真实环境充满了各种噪声（风声、人声、车辆声等），这些噪声会淹没无人机微弱的螺旋桨噪音，严重影响信噪比和定位精度。
- 对策：使用定向麦克风、设计物理风罩、开发先进的自适应滤波和降噪算法。
多径效应：
- 挑战：声音在传播过程中会经过地面、建筑物等反射，形成多径信号，算法可能会将反射信号误判为真实声源，导致“鬼影”定位。
- 对策：使用高阶算法（如广义互相关）、在算法中建模多径效应，或利用空域滤波技术抑制非直达路径信号。
无人机自身特性：
- 挑战：
  - 低噪声无人机：现代高端无人机（如大疆Mavic系列）采用静音螺旋桨，其声学特征非常微弱，难以检测。
  - 非平稳噪声：无人机在不同高度、速度、姿态下，其螺旋桨转速和噪音频率会发生变化，导致声学特征不稳定。
  - 距离衰减：无人机飞得越高，声音越微弱，有效探测距离有限（通常在几十米到一两百米）。
硬件限制：
- 挑战：高精度时钟同步成本高；阵列尺寸越大，分辨率越高，但便携性和部署灵活性越差；麦克风之间的微小位置偏差会严重影响定位精度。
算法复杂性：
- 挑战：高精度算法（如MUSIC）计算量大，难以实现实时处理；而简单算法（如TDOA）的精度又有限。

应用场景

尽管有挑战,但在某些特定场景下，麦克风阵列技术具有不可替代的优势：

室内/地下空间反无人机：
- 这是麦克风阵列最理想的应用场景，在机场航站楼、监狱、数据中心、重要会议室等室内或地下空间，GPS信号可能被屏蔽或减弱，雷达信号会受到墙壁反射干扰，摄像头视野受限。
- 优势：声音可以穿透墙壁，不受视线限制，一个部署在室内的麦克风阵列可以有效地探测和定位试图闯入的无人机。
特定区域安防：

在一些需要静音的敏感区域（如军事基地、政府机关、核设施），可以利用被动声学探测进行隐蔽监控。
与视觉技术融合：
- “声学引导 + 视觉确认”：当麦克风阵列探测到无人机并给出其大致方位后，可以引导摄像头（PTZ云台）转向该方向进行光学变焦和识别，弥补声学距离信息不准和无法识别型号的缺点，这是一种非常有效的混合方案。

与其他定位技术对比

技术类型	原理	优点	缺点	适用场景
麦克风阵列	声学	被动探测（隐蔽性好）、成本相对较低、可穿透障碍物（墙壁）、无电磁干扰	探测距离近、易受环境噪声影响、精度受距离和环境影响大、对低噪无人机效果差	室内/地下反无人机、特定区域安防、与视觉融合
雷达	无线电波	探测距离远、精度高、不受光照和天气影响（雨雪天有衰减）、可全天候工作	成本高、体积大、易受电磁干扰、存在法律和隐私问题	机场、大型活动、边境、城市广域监控
无线电频谱	信号截获	可直接识别无人机型号和ID、与遥控器通信链路	只能探测到主动通信的无人机、易被跳频或加密技术规避、无法定位静默飞行的无人机	反无人机作战、识别“黑飞”无人机
光电/红外	可见光/红外	精度极高、可提供视频图像、可识别具体型号	受天气和光照影响极大（夜晚、雨雾天失效）、作用距离有限、需要“视距内”	白天、晴朗天气下的短距离跟踪、识别
Wi-Fi感知	无线电信号	利用现有Wi-Fi基础设施、成本低、非视距感知	精度较低、依赖环境中的Wi-Fi信号强度、算法复杂	智能家居、办公室等室内环境
