无人机系统由哪些核心部分组成？

无人机平台

这是无人机的“身体”，是实现飞行的基础,它主要由以下几个子系统构成：

机体结构

• 定义：无人机的“骨架”和外壳,承载所有内部部件。
• 材料：常用碳纤维、玻璃纤维、工程塑料等轻质高强度材料,以减轻重量并保证结构强度。
• 类型：根据设计不同，有机身、机翼、尾翼、起落架等。

飞控系统

• 定义：无人机的“大脑”和“神经系统”,负责控制飞机的稳定和自主飞行。
• 核心部件：
  • 主控制器：通常是集成了多种传感器的微控制器,是计算和决策的中心。
  • 惯性测量单元：包含陀螺仪（测量角速度）、加速度计（测量加速度）和磁力计（测量航向）,用于感知飞机的姿态和运动状态。
  • 气压计：测量高度。
  • GPS模块：提供精确定位、速度和航向信息。
• 功能：接收来自地面站的指令，结合传感器数据，通过控制算法（如PID控制）计算出控制量,并驱动执行机构。

动力系统

• 定义：无人机的“心脏”,为飞行提供动力。
• 类型：
  • 多旋翼：使用多个电机和螺旋桨（如四旋翼、六旋翼、八旋翼），特点是垂直起降、空中悬停，机动性强，但飞行速度慢、续航时间短。
  • 固定翼：类似传统飞机，依靠机翼产生的升力飞行，需要弹射或滑跑起飞，飞行速度快、续航时间长、效率高,但不能悬停。
  • 垂直起降固定翼：结合了多旋翼和固定翼的优点，起飞时像多旋翼,巡航时像固定翼。
• 核心部件：电机、电调、螺旋桨（多旋翼）；发动机（内燃机或电动机）、螺旋桨（固定翼）。

执行机构

• 定义：接收飞控系统的指令，改变飞机姿态的“肌肉”。
• 类型：
  • 多旋翼：直接控制电机的转速来改变升力。
  • 固定翼：通过控制舵机来驱动副翼（控制滚转）、升降舵（控制俯仰）和方向舵（控制偏航）。

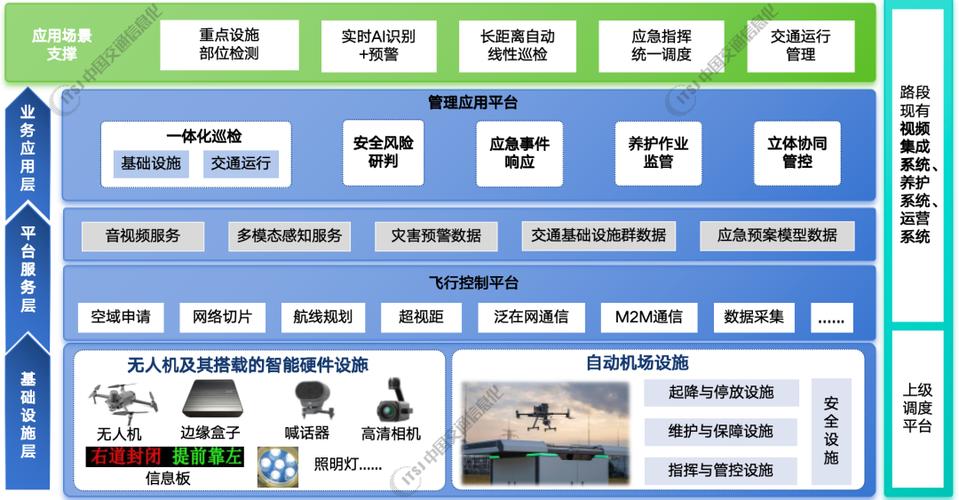

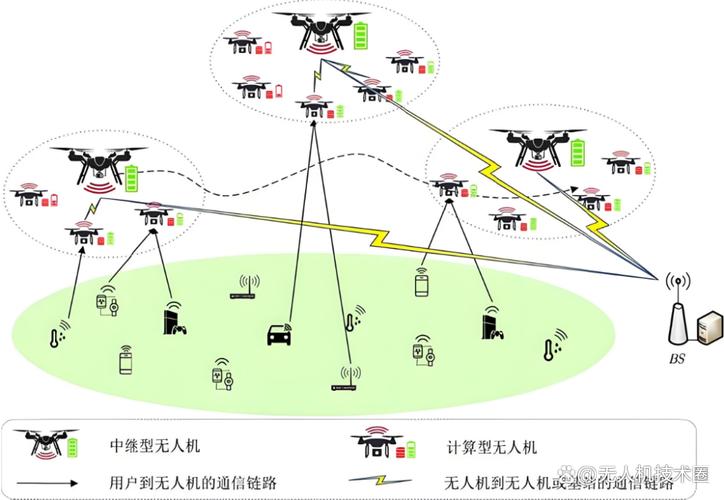

通信与数据链系统

• 定义：连接无人机和地面站的“神经脉络”,负责双向数据传输。
• 上行链路：从地面站到无人机，用于发送控制指令（如起飞、降落、航点飞行）。
• 下行链路：从无人机到地面站，用于传输遥测数据（如电池电压、GPS坐标、飞行高度、速度）和任务载荷数据（如图像、视频）。
• 技术：常用2.4GHz、900MHz、5.8GHz等无线电频段,远距离任务可能使用卫星通信。

地面控制站

这是操作人员的“控制中心”，用于规划任务、监控无人机状态和接收数据。

地面控制单元

• 硬件：通常是笔记本电脑、平板电脑或专用控制终端。
• 软件：地面站控制软件，用于：
  • 飞行规划：在地图上设定航点、航线、飞行高度和速度。
  • 实时监控：显示无人机的实时位置、姿态、电池电量、信号强度等信息。
  • 数据接收与处理：接收来自无人机的视频、图片等数据，并进行存储、分析和显示。
  • 手动控制：通过摇杆或鼠标进行实时遥控操作。

数据链天线

• 定义：用于与无人机进行无线通信的天线。
• 类型：全向天线（用于近距离、多方向通信）和定向天线（用于远距离、点对点通信，增益更高）。

操作人员

• 定义：无人机的“驾驶员”，负责做出决策、规划任务并监控整个飞行过程。

任务载荷

这是无人机执行特定任务的“工具”，是根据不同应用需求搭载的设备。任务载荷是无人机价值的最终体现。

常见的任务载荷包括：

• 光电载荷：
  • 可见光相机：用于拍照和录像。
  • 热成像相机：用于夜间监控、搜救、检测设备过热等。
  • 激光雷达：用于生成高精度三维点云模型，应用于测绘、地形建模、林业调查。
• 多光谱/高光谱相机：用于农业监测（作物健康评估）、环境监测等。
• 合成孔径雷达：可穿透云层、烟雾和植被，用于地形测绘、地质勘探、军事侦察。
• 气体检测仪：用于环境监测（空气质量、有害气体泄漏）。
• 喊话器/探照灯：用于安防、交通指挥。
• 货物运输箱：用于物流配送。
• 救生圈/货物：用于应急救援。

系统工作流程简述

1. 任务规划：操作人员在地面站规划飞行航线和任务目标。
2. 指令上传：地面站通过数据链将航线等指令发送给无人机。
3. 自主飞行：无人机飞控系统根据指令和自身传感器数据,自主控制飞行器沿航线飞行。
4. 数据采集：无人机携带的任务载荷（如相机）在飞行过程中收集数据（图像、视频等）。
5. 数据下传：任务载荷收集的数据通过数据链实时或准实时地传输回地面站。
6. 分析与决策：操作人员在地面站查看实时数据，根据情况可调整飞行计划或进行手动干预，并对收集到的数据进行后期处理和分析,最终完成任务目标。

一个完整的无人机系统就是由“大脑”（飞控）、“身体”（平台）、“眼睛/工具”（任务载荷）和“指挥中心”（地面站）协同工作的智能系统。
