天线通常位于机身最外围、无遮挡、且远离金属部件和电子设备的位置，以获得最佳的信号收发效果。

（图片来源网络，侵删）

下面我将分系列和类型来详细介绍主流大疆无人机的天线位置。

消费级及航拍无人机 (如 Mavic, Air, Mini 系列)

这类无人机的天线设计通常非常巧妙,部分是隐藏式的。

这是目前最复杂的消费级无人机之一,天线系统也最为先进。

遥控器天线 (RC-N1 / DJI RC Pro):
- 可折叠全向天线： 位于遥控器顶部两侧。起飞前必须展开，这是保证信号连接的关键,折叠状态下会严重影响信号强度。
- 内置天线： 遥控器机身内部也内置了辅助天线,但展开的外置天线是主力。
无人机天线：
- 机身顶部： 在云台相机上方，有一个小小的白色圆柱体,这就是图传天线。
- 机身底部： 在电池仓下方，有一个黑色的塑料盖，里面藏着遥控信号（控制链路）天线,这个位置是为了避免机身和螺旋桨的遮挡。

Mavic 3 天线位置总结：

（图片来源网络，侵删）

遥控器天线：
- 位于遥控器顶部两侧，同样是可折叠设计,起飞前必须展开。
无人机天线：
- 机身背部： 在云台和机身连接的“脖颈”处，左右两侧各有一个小凸起,这就是图传天线。
- 机身底部： 与 Mavic 3 类似，在电池仓下方,有遥控信号天线。

Mavic Air 2 天线位置总结：

Mini 系列为了保持小巧,天线设计非常集成化。

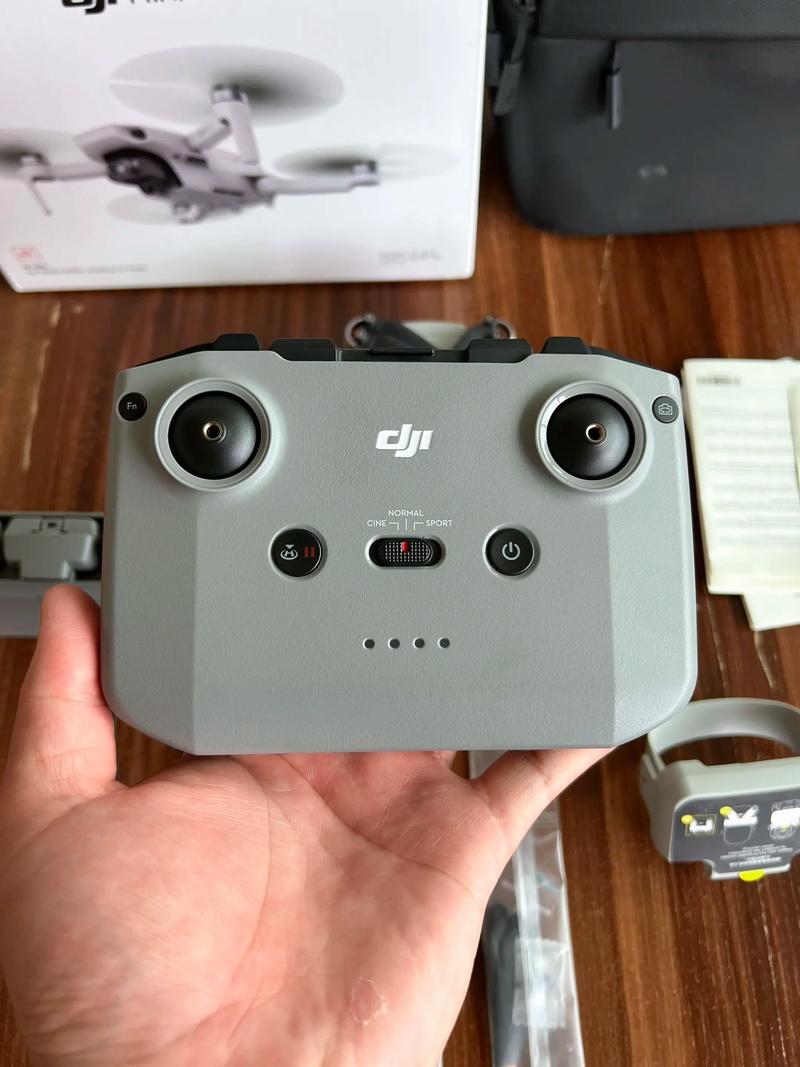

遥控器天线：
- DJI RC: 顶部有两根可折叠天线,起飞前必须展开。
- DJI RC-N1: 遥控器顶部本身就是天线，无需折叠，但不要用手遮挡。
无人机天线：
- 机身背部： 在云台后方，左右两侧各有一个非常小的、几乎与机身齐平的凸点,这就是图传天线。
- 机身底部： 在电池仓下方,同样内置了遥控信号天线。

Mini 系列天线位置总结：

DJI Avata 的天线设计与传统航拍无人机完全不同，因为它需要接收来自 FPV 飞控的信号。

（图片来源网络，侵删）

DJI FPV 飞控:
- 天线位于飞控的顶部和底部，都是不可拆卸的。
- 重要： 飞控顶部的天线必须朝向天空,不要被机臂或其他部件遮挡。
DJI Avata 机身:
Avata 本身没有天线，它完全依赖 FPV 飞控的天线来收发信号。
DJI FPV 遥控器:
- 遥控器顶部有两根可折叠天线,起飞前必须展开。

Avata 天线位置总结：

这类无人机的天线通常是外置的、可拆卸的，方便用户根据安装任务（如挂载相机、货物）进行调整。

天线位置非常明显：
- 图传天线： 位于机身顶部,通常是一个白色的蘑菇头。
- 遥控信号天线： 位于机身底部,也是一个外置的蘑菇头天线。
- RTK 天线： 位于机身顶部中央,用于高精度定位。
特点： 所有天线都是外置且可见的，用户可以清楚地看到它们,并确保在飞行中没有遮挡。

天线设计高度模块化：
- 天线安装在机臂末端，通常是可拆卸的。
- 用户可以根据需要选择安装不同类型的天线（如全向天线、高增益定向天线）。
- 重要： 确保天线牢固安装，并且没有被云台、任务载荷或其他机臂遮挡。

起飞前检查：
- 对于可折叠天线（如 Mavic, Air, FPV 的遥控器）： 每次起飞前务必检查并展开,这是最常见的飞行失误之一。
- 对于内置/隐藏天线（如 Mini 系列）： 确保遥控器顶部没有被你的手遮挡。
飞行中避免遮挡：
- 不要用手或身体遮挡遥控器天线。 拿着遥控器时，手指应放在侧面,避免盖住顶部。
- 无人机飞行时，保持机身姿态平稳，避免大角度倾斜，尤其是在远距离飞行时,大角度倾斜可能会让机身部分遮挡到底部或侧面的天线。
- 远离金属和高频干扰源，如高压线、大型金属建筑、通信基站等。
图传信号 vs 遥控信号：
- 无人机通常有两套独立的天线系统：一套用于接收遥控器的控制信号（遥控链路），另一套用于将相机的图像传回遥控器（图传链路）。
- 任何一个信号丢失都可能导致失控,两个天线位置都需要注意。
