无人机航线规划 视频

第一部分：无人机航线规划核心概念

在深入软件和视频之前,理解一些基本概念至关重要。

为什么需要航线规划？

手动遥控飞行虽然灵活,但在以下场景中效率低下且容易出错：

• 大面积测绘：手动控制无法保证照片的重叠率,导致后期建模失败。
• 重复性任务：如巡检桥梁、光伏阵列、农田,手动飞行效率极低。
• 复杂环境：在建筑物密集区或山区,手动飞行易发生碰撞。
• 精细任务：如建筑立面扫描、电力线精细化巡检,需要精确的飞行高度和速度。

航线规划可以解决以上所有问题，实现自动化、标准化、高效率的飞行。

关键术语

• 航线：无人机在空中飞行的预定路径,由一系列航点连接而成。
• 航点：航线上的一个具体位置，通常包含经度、纬度、高度、速度、航向角等信息。
• 飞行模式：
  • 拍照：在航点处悬停并拍摄照片。
  • 视频：在航点间匀速飞行并录制视频。
  • 航点飞行：无人机严格按照设定的航点飞行。
  • 兴趣点环绕：无人机围绕一个中心点（如建筑物）进行圆形或8字形飞行。
  • 智能飞行：利用视觉或激光传感器,自动跟踪目标或避开障碍物。
• 重叠率：
  • 航向重叠：相邻照片在飞行方向上的重叠度，通常要求 70%-85%,用于保证建模的连续性。
  • 旁向重叠：相邻航线照片之间的重叠度，通常要求 60%-80%,用于保证模型的三维结构。
• 地面分辨率：照片上每个像素代表的实际地面尺寸（如5cm/px），这个值决定了模型的精细程度,由飞行高度和相机参数决定。

第二部分：航线规划方法

航线规划主要分为两大类：二维规划和三维规划。

二维规划 - 适用于开阔、平坦区域

这是最常见的规划方式，主要目标是完成正射影像（地图）和数字高程模型的采集。

• 常用模式：

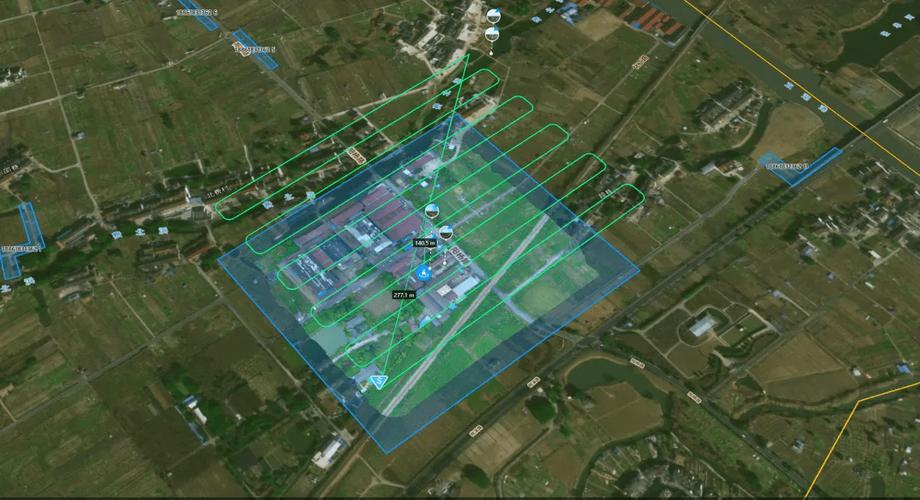

  • 井字形/之字形航线：最经典、最高效的测绘模式，像割草一样来回飞行,确保无死角覆盖。
  • 环绕航线：围绕一个中心点（如塔楼、纪念碑）进行多圈飞行，从外到内或从内到外,获取不同角度的照片。

三维规划 - 适用于复杂、起伏区域

当区域地形起伏较大或需要对垂直面（如山体、建筑立面）进行扫描时,二维规划会导致地面分辨率不一致或无法覆盖。

• 常用模式：
  • 三维网格航线：软件会根据导入的等高线或数字高程模型，自动生成贴合地形的起伏航线，保证飞行高度恒定,从而获得一致的地面分辨率。
  • 立面扫描：针对建筑物、桥梁墩柱等立面，规划出与墙面平行的航线,进行逐层扫描。

第三部分：常用航线规划软件

厂商自带App（入门级）

• DJI Fly：适合大疆Mavic系列等消费级无人机，界面简单，支持环绕、渐远等智能模式,非常适合新手和快速任务。
• DJI GS Pro (Ground Station Pro)：专业级App，功能强大，支持三维规划、兴趣点环绕、航线重飞等,适合测绘和巡检。
• Litchi：第三方App，功能非常丰富，尤其在自动航拍视频（如电影模式、环绕视频）方面表现出色,兼容性广。

专业规划软件（专业级）

这类软件通常需要将无人机连接到电脑,进行更复杂的任务规划和数据分析。

• DJI Terra：大疆推出的专业地理空间软件，集成了二维/三维航线规划、实时建模、三维模型分析等功能,是行业内的标杆之一。
• Pix4Dcapture：与Pix4Dmapper（后期建模软件）无缝衔接，专注于航飞规划，操作直观,能自动优化航线以获取最佳数据质量。
• DroneDeploy：云端无人机数据平台，规划、飞行、分析一站式完成，协作性强,适合企业团队使用。

第四部分：精选视频推荐

视频是学习航线规划最直观的方式，以下是按不同主题和难度分类的视频推荐，您可以直接在YouTube、Bilibili等平台搜索。

入门与基础概念

1. 】无人机航线规划入门：什么是重叠率？为什么它很重要？


   （图片来源网络，侵删）
   • 用动画和实例清晰解释航向重叠和旁向重叠的概念及其对建模质量的影响,这是理解所有规划的基础。
   • drone survey overlap rate tutorial, 无人机 重叠率 教程

2. 】5分钟学会使用DJI Fly进行智能航拍

   • 演示如何使用大疆官方App快速设置环绕、渐远等智能模式,适合刚买无人机的用户。
   • DJI Fly tutorial, 大疆 Fly 智能航拍

软件操作与实战

1. 】DJI Terra 全功能教程：从二维到三维航线规划

   • 详细讲解DJI Terra软件的各项功能，包括导入地图、设置参数、生成二维井字航线、导入DEM生成三维起伏航线等,非常全面。
   • DJI Terra tutorial full guide, 大疆 Terra 教程

2. 】如何使用Pix4Dcapture规划完美的建筑测绘航线

   • 以一个实际建筑为例,展示如何使用Pix4Dcapture快速规划出高效的立面扫描和屋顶测绘航线。
   • Pix4Dcapture building survey, Pix4Dcapture 建筑测绘

3. 】Litchi for DJI Mavic：手动设置航点，制作电影感短片

   • 专注于Litchi软件的航点飞行功能，教你如何设置速度、航向、相机动作,创作出流畅的自动航拍视频。
   • Litchi waypoint mission tutorial, Litchi 航点 教程

高级应用与案例分析

1. 】无人机电力线路精细化巡检航线规划实战

   • 展示如何规划沿电力线的精细化巡检航线，确保无人机能安全、清晰地拍摄到绝缘子、导线等关键部件。
   • drone power line inspection mission, 无人机 电力巡检

2. 】利用无人机航线规划进行矿山土方量计算

   • 一个完整的案例，从规划航线、采集数据，到使用专业软件（如Pix4Dmapper）计算矿山的土方量,展示航线规划的实际商业价值。
   • drone volume calculation survey, 无人机 土方量 计算

安全与法规

1. 】航线规划前必须检查的5件事（安全第一！）
   • 强调在规划前需要检查天气、空域、返航点、电量、障碍物等,避免炸机。
   • drone pre-flight checklist, 无人机 飞前检查

总结与学习路径建议

1. 打好基础：先看入门视频，理解重叠率、飞行模式等核心概念。
2. 熟悉工具：下载并练习使用厂商自带App（如DJI Fly）,感受智能模式的便捷。
3. 进阶学习：尝试使用专业软件（如DJI Terra或Pix4Dcapture）跟着教程做一个小项目（如测绘自家院子）。
4. 实践出真知：将规划好的航线在实际飞行中检验，不断调整参数（高度、速度、重叠率）,观察结果。
5. 关注安全：始终将安全放在第一位,严格遵守当地法律法规。

希望这份详细的指南和视频推荐能帮助您快速掌握无人机航线规划技术！
