直角坐标机器人是什么结构？

核心定义（一句话概括）

直角坐标机器人,也常被称为 笛卡尔机器人 或 桁架机器人，是一种其所有运动轴都相互垂直，运动空间呈长方体（或正方体）的工业机器人，它的运动方式完全模仿我们熟悉的笛卡尔坐标系（X、Y、Z轴）。

工作原理（想象一下）

您可以把它想象成一个在三维空间里移动的“龙门吊”或者一个巨大的3D打印机的打印头。

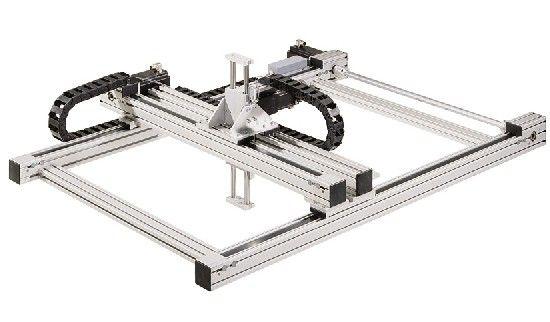

它由三个相互垂直的轴（X、Y、Z）组成：

1. X轴（水平轴）：控制机器人主体在水平方向（前后）的移动。
2. Y轴（水平轴）：控制机器人主体在另一个水平方向（左右）的移动。
3. Z轴（垂直轴）：控制机器人末端执行器（如夹爪、焊枪）在垂直方向（上下）的移动。

这三个轴的组合,可以让机器人到达其工作空间内任何一个精确的、由坐标值（X, Y, Z）定义的点。

主要组成部分

一个典型的直角坐标机器人由以下几个核心部件构成：

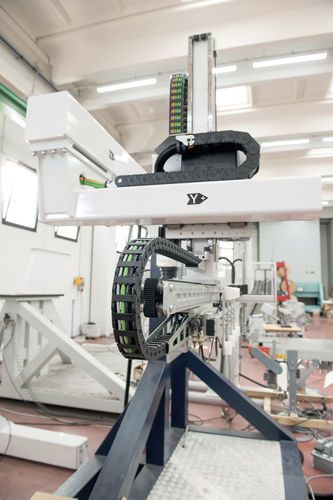

1. 机械结构：

   • 立柱：通常固定在地面或基座上，为整个系统提供支撑。
   • 横梁/横轴：连接在立柱上，负责X轴或Y轴的运动。
   • 滑块/滑座：安装在横梁或导轨上，可以沿着导轨滑动。
   • Z轴（主轴）：通常安装在Y轴的滑块上，负责垂直升降。

2. 驱动系统：

   • 电机：为每个轴提供动力，最常见的是 伺服电机，因为它能提供高精度、高速度和可重复的控制，有时也会使用步进电机。
   • 传动机构：将电机的旋转运动转换为直线运动，常见的形式有：
     • 滚珠丝杠：精度高，承载能力强，效率高，最常用。
     • 同步带/齿形带：速度快，成本较低，但精度和刚性稍差。
     • 齿轮齿条：用于大行程，可以提供很高的力矩。

3. 导轨：

   为滑块提供精确的移动路径,确保运动的直线度和精度，通常是线性导轨。

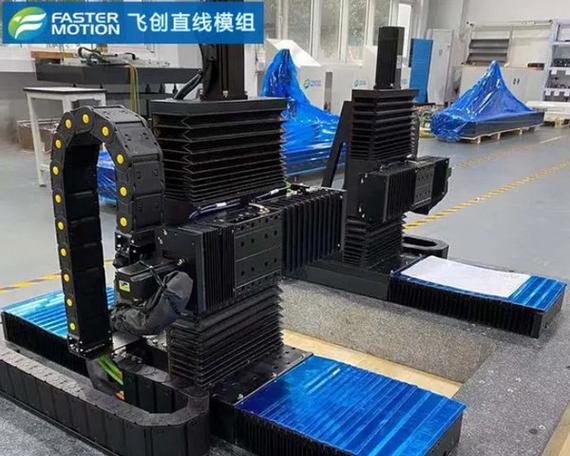

   （图片来源网络，侵删）

4. 控制系统：

   • 控制器：机器人“的大脑”，接收指令，控制电机的转动，从而精确地定位每个轴。
   • 末端执行器：安装在机器人最前端的工具，用于完成具体任务，
     • 夹爪：抓取和放置物体。
     • 焊枪：进行焊接。
     • 螺丝刀：进行锁螺丝。
     • 相机/传感器：进行视觉检测或测量。

主要优点

1. 结构简单，刚性极高：由于结构是框架式的，没有关节，因此非常坚固，不易变形，可以承受很大的负载。
2. 精度和重复定位精度极高：运动路径是直线，误差累积小，很容易实现微米（μm）级的定位精度。
3. 运动学模型简单：控制算法非常直接，目标坐标（X, Y, Z）和电机转动的对应关系简单明了，编程和控制都比较容易。
4. 工作空间和负载能力：工作空间是规则的矩形，易于规划，由于刚性好，可以轻松搬运重达数百公斤甚至数吨的物体。
5. 维护方便：结构开放，各部件一目了然，维护和检修相对容易。
6. 成本效益高：在需要高负载、高精度、长行程的应用中，其综合成本往往低于其他类型的机器人。

主要缺点

1. 占用空间大：为了实现工作空间，其本身的物理尺寸通常比其他类型的机器人（如SCARA机器人）要大得多。
2. 灵活性差：只能在固定的矩形空间内工作，无法像关节机器人那样绕过障碍物到达非直线路径上的点。
3. 运动速度相对较慢：虽然可以很快，但在某些高速应用中，其动态性能可能不如SCARA或Delta机器人。

典型应用场景

直角坐标机器人因其高精度和高负载的特点,广泛应用于以下领域：

• 搬运和码垛：在汽车、食品、饮料等行业，将重物从一个位置搬运到另一个位置，或进行堆叠。
• 机床上下料：为数控机床、加工中心自动装卸工件，实现自动化生产。
• 精密点胶和涂覆：在电子制造中，对电路板进行精确的胶水、焊锡或涂覆作业。
• 激光切割/焊接：作为大型激光加工机床的运动平台，带动激光头进行切割或焊接。
• 检测和测量：搭载视觉相机或探头，对产品进行尺寸、外观等检测。
• 插件和装配：在电子元件装配线上，进行高精度的插件和放置操作。

直角坐标机器人就是工业机器人中的“大力士+神射手”，它结构简单、坚固耐用、定位精准，尤其擅长在固定的、规则的空间里进行重复的、高精度的重物搬运或精密操作，虽然它不像六轴机器人那样灵活，但在其擅长的领域，它是一种非常可靠和高效的自动化解决方案。
