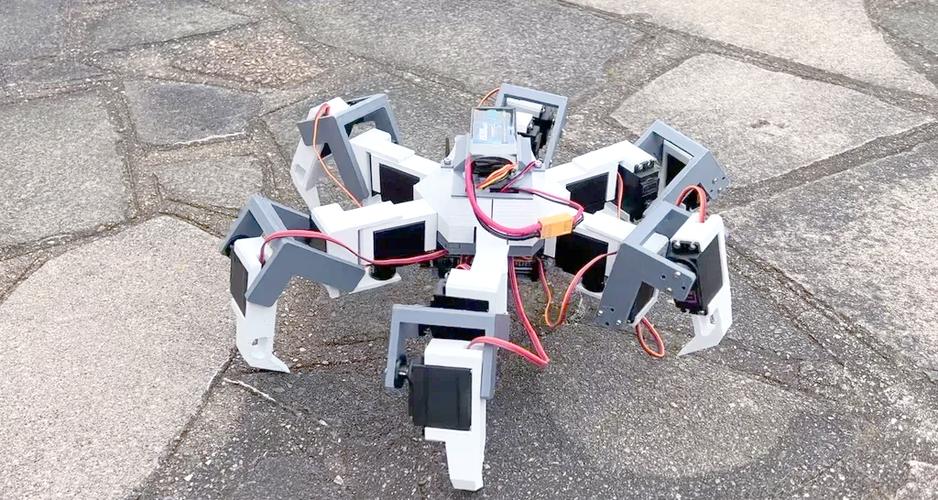

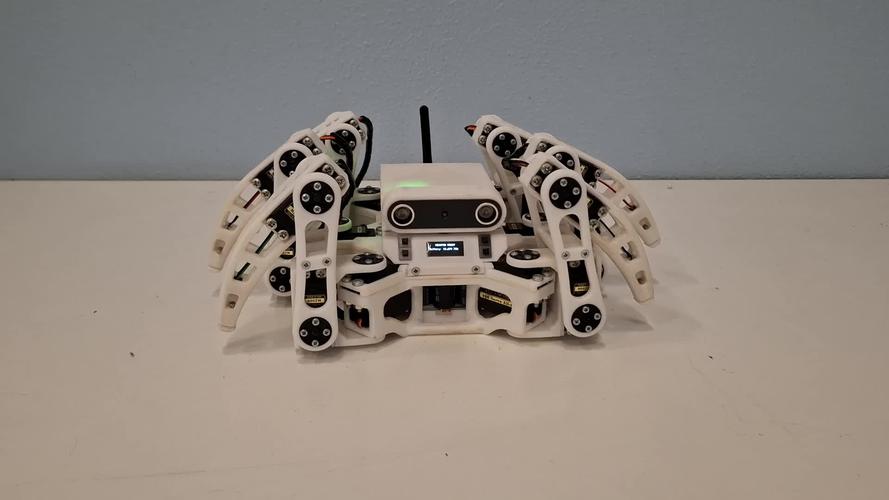

制作6足机器人的设备

第一部分：核心概念与设计

在购买任何零件之前,先理解六足机器人的基本原理至关重要。

1. 运动学:

   • 自由度: 每条腿通常有 3个自由度，分别对应：
     • 髋关节: 控制腿的前后摆动。
     • 膝关节: 控制腿的伸缩（抬起和放下）。
     • 肩关节: 控制腿的左右摆动（对于某些设计，这个功能与髋关节合并）。
   • 步态: 这是六足机器人移动的核心，六足机器人有多种步态，最常用的是 三角步态，在这种步态下，六条腿分为两组（A组和B组），A组三条腿支撑身体，B组三条腿同时向前移动，然后交替，这种方式非常稳定，机器人始终保持至少三条腿着地。

2. 结构设计:

   • 仿生设计: 模仿昆虫（如蟑螂、蚂蚁）的身体结构，通常分为“身体”、“腿部”和“关节”。
   • 材料选择: 轻质、坚固是关键，常见材料有：
     • 3D打印件: 最灵活、最常用的选择，PLA、PETG或ABS等材料都可以，你可以轻松修改设计并打印出复杂的零件。
     • 亚克力/铝板: 适合制作底盘或结构框架，切割和加工方便。
     • 碳纤维板: 极其轻便且坚固，但成本较高。

第二部分：核心设备清单

您可以根据预算和技术水平选择不同档次的设备。

A. 结构与机械部分

1. 3D打印机:


   （图片来源网络，侵删）
   • 推荐: Creality Ender-3, Bambu Lab A1 Mini 等 FDM 3D打印机。
   • 作用: 打印机器人的所有机械零件，如身体底盘、腿部连杆、关节支架等，这是DIY六足机器人最核心的工具。

2. 伺服电机:

   • 推荐: MG996R (舵机), SG90 (小型舵机), 或更高级的 Dynamixel AX-12A (总线舵机)。
   • 数量: 通常需要 18个 (6条腿 x 3个自由度)。
   • 区别:
     • MG996R/SG90: 价格便宜，控制简单，通过PWM信号控制，但精度和力矩一般，需要额外的舵机驱动板。
     • Dynamixel AX-12A: 价格昂贵，但内置了控制电路、编码器和通信接口，可以通过串行总线（半双工）串联控制，简化布线，并且可以读取关节角度位置，实现更复杂的控制。

3. 舵机配件:

   • 舵机臂: 连接舵机和连杆。
   • 金属舵机 horn: 更坚固，推荐使用。
   • 螺丝和螺母: M2, M3等尺寸的螺丝用于固定。

4. 连接件/连杆:

   • 可以用3D打印件,也可以使用 碳纤维杆 或 铝合金杆 作为腿部的主要支撑结构。

B. 电子与控制部分

1. 主控制器:


   （图片来源网络，侵删）
   • 推荐:
     • Arduino UNO / Mega 2560: 入门首选，社区支持强大，编程简单。
     • ESP32 / ESP8266: 功能强大，自带Wi-Fi和蓝牙，方便实现无线遥控。
     • Raspberry Pi (树莓派): 如果你想运行Linux系统，进行图像识别等复杂任务，可以选择它，但通常需要一个微控制器（如Arduino）来直接控制舵机。

2. 舵机驱动板:

   • 作用: Arduino等控制板的IO口无法直接提供足够的电流来驱动多个舵机，驱动板负责放大电流并接收控制信号。
   • 推荐: PCA9685 (I2C接口，可控制16个舵机), 或多个独立的16路舵机驱动板。

3. 电源:

   • 推荐: 2S (7.4V) 或 3S (11.1V) 锂聚合物电池 或 锂离子电池。
   • 容量: 建议 2000mAh ~ 5000mAh，容量越大，续航越长。
   • 注意: 锂电池需要专用的充电器，并且要注意安全，避免过充过放。

4. 电源管理模块:

   • 推荐: BEC (Battery Eliminator Circuit) 或 降压模块。
   • 作用: 将锂电池的高电压（如11.1V）降压到舵机工作电压（通常为6V）。非常重要！ 直接用高电压烧毁舵机是新手最常见的错误之一。

5. 其他电子元件:

   • 面包板和杜邦线: 用于原型搭建和测试。
   • 开关: 用于控制电源的通断。
   • 接线端子: 让布线更整洁。

C. 软件与编程部分

1. Arduino IDE:

   用于编写和上传控制代码到Arduino,免费且开源。

2. 舵机控制库:

   • Servo.h (Arduino自带): 基础库，简单易用，但无法同时精确控制多个舵机。
   • Adafruit_PWMServoDriver (用于PCA9685): 强大的库，可以精确控制PCA9685驱动板上的所有舵机。

3. 六足机器人逆运动学库:

   • 手工编写逆运动学算法非常复杂,强烈建议使用现成的库。
   • 推荐: Quadruped 或 Hexapod 库，在GitHub上搜索 "Arduino Hexapod Library"，可以找到很多优秀的开源项目，如 Hexapod_SK 等，这些库通常已经实现了三角步态，你只需要调用相应的函数即可。

第三部分：制作步骤

步骤 1: 设计与建模

1. 寻找开源项目: 在 Thingiverse、Printables 或 GitHub 上搜索 "hexapod robot"，你可以找到大量免费的设计图纸和代码，"Insectoid"、"Phoenix" 等经典设计，对于初学者，强烈建议直接使用一个成熟的开源项目。
2. 修改设计 (可选): 如果你熟悉3D建模软件（如 Fusion 360, Tinkercad），可以根据你的需求修改零件尺寸或结构。
3. 切片: 使用 Ultimaker Cura 或 PrusaSlicer 等软件将3D模型文件切片，生成3D打印机可以识别的G-code。

步骤 2: 机械组装

1. 打印零件: 打印所有需要的机械部件，包括身体、腿部、关节等，建议使用 20%以上的填充率 和 支撑，以保证零件的强度。
2. 组装腿部: 将舵机、舵机臂和连杆组装成一条完整的腿，确保所有关节活动顺畅，没有卡顿。
3. 安装到身体: 将组装好的六条腿按照设计图安装到机器人身体上，注意螺丝的松紧度，太松会晃动，太紧会损坏零件。

步骤 3: 电子连接

1. 连接舵机: 将18个舵机的信号线连接到PCA9685驱动板上，电源线和地线并在一起。
2. 连接驱动板: 将PCA9685驱动板通过I2C接口（SCL, SDA）连接到Arduino。
3. 连接电源:
   • 电池连接到电源开关。
   • 开关的输出端连接到PCA9685驱动板的电源输入端（VCC）。
   • 使用BEC模块,将电池电压降压到6V，为舵机供电。
   • 将降压后的6V和GND也连接到驱动板和Arduino上（注意共地）。
4. 测试连接: 在连接主控制器之前，可以先单独测试每个舵机是否能正常转动。

步骤 4: 编程与调试

1. 安装库: 在Arduino IDE中安装 Adafruit_PWMServoDriver 库以及你选择的开源六足机器人库。
2. 加载示例代码: 从你选择的开源项目中找到示例代码，上传到Arduino。
3. 校准舵机: 代码中通常有设置舵机初始角度的函数，你需要根据你的机械结构调整这些角度，让机器人站立时身体保持水平。
4. 测试步态: 编写或修改代码，调用前进、后退、左转、右转等函数，观察机器人是否能按预期运动，这是最需要耐心的调试环节。

步骤 5: 完善与扩展

1. 无线遥控: 添加蓝牙模块（如HC-05）或Wi-Fi模块（如ESP32自带的），编写手机App或使用蓝牙串口助手来遥控机器人。
2. 传感器集成: 添加超声波传感器（避障）、IMU传感器（姿态平衡）等，让机器人更智能。
3. 外壳设计: 设计并打印一个酷炫的外壳，让你的六足机器人更具个性。

第四部分：推荐的开源项目

• Phoenix (Phoenix- Quadruped Robot): 虽然名字是四足，但它有六足版本，设计经典，社区庞大，教程和代码非常丰富。
• Insectoid: 一个非常受欢迎的六足机器人设计，结构简洁，易于制作。
• AlienGo / Go1: 宇树科技的官方开源项目，代码和设计非常专业，适合进阶学习。

总结与建议

• 从开源项目开始: 不要重复造轮子，直接使用一个成熟的开源项目可以让你成功率达到90%以上。
• 安全第一: 锂电池有起火风险，充电和使用时要格外小心，舵机力矩不小，小心夹手。
• 耐心调试: 90%的时间会花在调试上，机械结构的公差、舵机的角度、代码的逻辑都可能出问题，保持耐心，一步步排查。
• 享受过程: 制作六足机器人的乐趣在于将一堆零件变成一个能动的生命体，祝你成功！
