无人机自驾仪仿真软件如何实现精准模拟？

下面我将从核心功能、软件分类、主流推荐以及如何选择几个方面,为您详细梳理无人机自驾仪仿真软件。

核心功能

一款优秀的无人机自驾仪仿真软件通常具备以下核心功能：

1. 高保真物理引擎：

   • 气动模型：模拟空气阻力、升力、推力、力矩等,使无人机的飞行姿态和速度接近真实。
   • 动力学模型：模拟无人机的质量、惯性、重心等物理特性。
   • 传感器模型：模拟GPS、IMU（惯性测量单元）、气压计、磁力计、摄像头、激光雷达等传感器的数据输出,包括噪声和延迟。

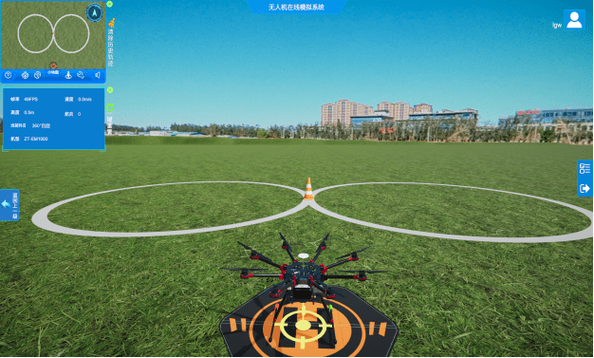

2. 可视化仿真环境：

   • 3D场景：提供逼真的三维地形、建筑物、天空等环境。
   • 无人机模型：可以加载自定义的无人机3D模型,并实时显示其飞行状态。
   • 数据显示：实时显示无人机的姿态、位置、速度、电池电量等关键遥测数据。

3. 与真实自驾仪的集成：


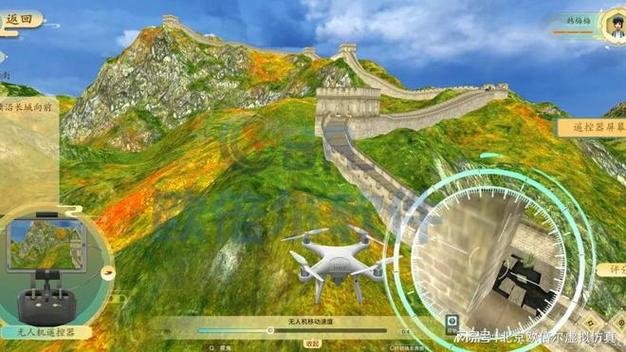

   （图片来源网络，侵删）
   • 代码级仿真：这是最关键的功能，仿真软件可以将用户编写的飞控算法（通常是C/C++代码）编译后，在仿真环境中运行，仿真软件会提供传感器数据作为输入，接收算法输出的控制指令（如油门、舵机角度）。
   • 硬件在环：通过串口或网络连接，将真实的自驾仪硬件接入仿真环境，仿真软件为自驾仪提供虚拟的传感器数据，自驾仪则运行其固件并输出控制指令,这种方式可以测试硬件和软件的协同工作。

4. 场景与任务编辑：

   • 路径规划：可以预设无人机的飞行航线、航点、动作（如盘旋、拍照）。
   • 环境模拟：可以设置不同的天气（风、雨）、光照条件、GPS信号强度等,测试系统在极端或复杂环境下的鲁棒性。
   • 故障注入：可以模拟传感器失效、电机停转、GPS信号丢失等故障,以验证系统的容错能力和安全策略。

软件分类

根据应用场景和复杂度,仿真软件可以分为以下几类：

1. 专业级/工业级仿真平台：

   • 特点：功能极其强大，支持多机协同、大规模场景、高精度物理模型,通常与商业自驾仪系统深度绑定。
   • 用户：科研机构、大型无人机公司、国防军工单位。
   • 代表：FlightGear + JSBSim, PreParrot, VADER。

2. 开源/学术级仿真框架：


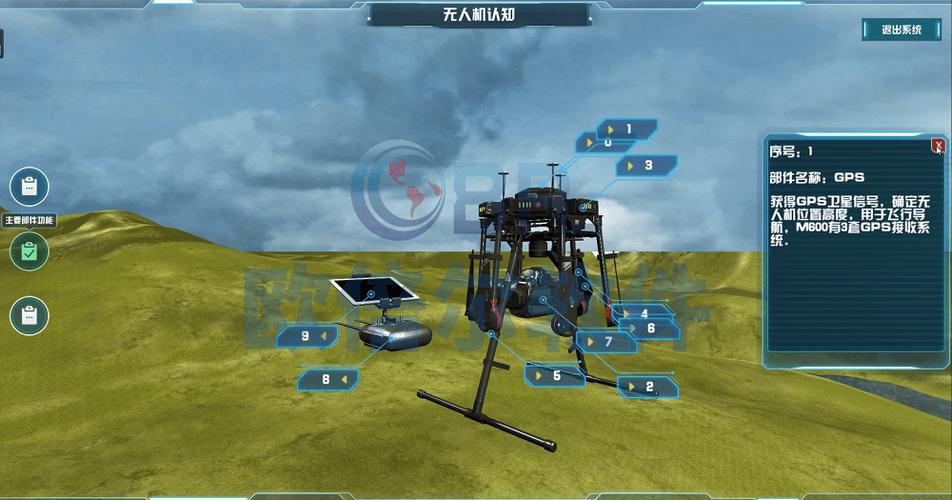

   （图片来源网络，侵删）
   • 特点：免费、开源、高度灵活，是学术界和开源社区的主流选择，它们提供了基础的物理引擎和环境,用户需要自己集成飞控算法或使用已有的飞控项目。
   • 用户：高校学生、研究人员、开源无人机爱好者。
   • 代表：Gazebo, AirSim, JSBSim。

3. 特定自驾仪配套的仿真工具：

   • 特点：由特定自驾仪项目官方提供，与自家飞控软件无缝集成，开箱即用,主要用于快速测试和验证。
   • 用户：使用该自驾仪的开发者和爱好者。
   • 代表：PX4 SITL (Software In The Loop), ArduPilot JSBSim。

4. 简化/教学级仿真软件：

   • 特点：界面友好，易于上手，通常专注于基础的飞行控制和导航原理,物理模型相对简化。
   • 用户：初学者、教学演示。
   • 代表：DroneKit Python (with MAVProxy), MATLAB/Simulink (with UAV Toolbox)。

主流软件推荐

Gazebo

• 定位：开源机器人仿真平台,是机器人领域的事实标准之一。
• 优点：
  • 与 ROS (Robot Operating System) 无缝集成,生态非常丰富。
  • 物理引擎强大，插件系统灵活,可以轻松添加自定义传感器和模型。
  • 社区活跃,教程和资料多。
• 缺点：
  • 学习曲线较陡,需要熟悉ROS和Gazebo本身。
  • 对硬件要求较高,配置相对复杂。
• 集成：常与PX4和ArduPilot的SITL模式结合使用,是学术研究和原型开发的首选。

AirSim

• 定位：由微软开发的、基于虚幻引擎的开源模拟器。
• 优点：
  • 视觉效果极佳，基于UE4，渲染的图像和点云非常逼真,非常适合计算机视觉算法的测试。
  • API支持多种语言（C++, Python, Unreal Blueprint）,易于上手。
  • 内置多种无人机和车辆模型，支持多种传感器（摄像头、LiDAR、GPS等）。
• 缺点：
  • 主要面向基于视觉的算法，对底层飞控算法的支持不如Gazebo+PX4那么直接。
  • 物理模拟的侧重点与飞行器不完全一致。
• 集成：可以与PX4进行集成，但不如Gazebo原生,更适合用于感知和决策算法的仿真。

PX4 SITL (Software In The Loop)

• 定位：PX4官方的软件在环仿真工具。
• 优点：
  • PX4官方支持，与PX4飞固代码完美同步,更新及时。
  • 极其轻量级，启动速度快,资源占用少。
  • 可以与 FlightGear 或 QGroundControl 的内置3D视图结合,提供可视化。
  • 是测试PX4新功能、验证算法逻辑最直接、最高效的工具。
• 缺点：
  • 默认的可视化效果比较基础。
  • 主要用于PX4生态,对ArduPilot的支持需要额外配置。
• 工作流：开发者修改PX4代码 -> 编译 -> 运行SITL -> 在QGC中观察和记录数据。

ArduPilot SITL / HITL

• 定位：ArduPilot官方的软件在环/硬件在环仿真工具。
• 优点：
  • ArduPilot社区庞大,支持的平台和机型非常多。
  • 同样非常轻量,与ArduPilot固件紧密结合。
  • 支持使用 JSBSim 作为其高级物理引擎,模拟精度高。
• 缺点：

  可视化同样需要借助第三方工具（如Mission Planner的地图视图）。

• 工作流：与PX4 SITL类似,是ArduPilot开发者的必备工具。

FlightGear + JSBSim

• 定位：开源飞行模拟器，常作为PX4/ArduPilot的“高级”可视化前端。
• 优点：
  • 物理模拟非常专业,JSBSim是一个业界认可的高保真飞行器模型库。
  • FlightGear提供了非常逼真的飞行视景,适合进行飞行训练和体验。
  • 可以模拟多种飞机和直升机。
• 缺点：
  • 主要作为可视化工具，本身不包含完整的仿真逻辑，需要与PX4 SITL等后端配合。
  • 界面相对传统,不如现代游戏引擎的模拟器直观。

如何选择？

• 对于大多数开发者，尤其是使用 PX4 的，PX4 SITL 是日常开发和测试的基石，它轻量、高效且与代码同步。
• 如果需要 3D可视化，可以将SITL与 FlightGear 或 QGroundControl 的3D视图结合。
• 如果你的项目深度依赖 ROS，或者需要复杂的机器人交互，Gazebo 是不二之选。
• 如果你的重点是 计算机视觉算法（如目标识别、避障），AirSim 提供的视觉数据将更具优势。

一个成熟的研发团队会组合使用多种工具，用 PX4 SITL 进行快速的算法逻辑验证，用 Gazebo 进行复杂的ROS集成和多机仿真，用 AirSim 专门测试视觉算法。
