码垛机器人控制系统如何实现高效稳定？

99ANYc3cd6 机器人 2026-01-17 15

码垛机器人控制系统研究

摘要

码垛机器人作为现代工业自动化物流的核心装备,其性能直接决定了生产线的效率和柔性，码垛机器人控制系统是机器人的“大脑”和“神经中枢”，负责接收指令、规划路径、控制执行，并与人机交互系统协同工作，本文旨在系统性地研究码垛机器人控制系统的架构、核心技术、关键算法、发展趋势及挑战，为相关领域的研发和应用提供理论参考和实践指导。

（图片来源网络，侵删）

研究背景与意义

随着全球制造业向“工业4.0”和“智能制造”转型，传统的物料搬运方式已无法满足高效、柔性、低成本的生产需求，码垛机器人凭借其高速度、高精度、高可靠性和24小时不间断工作的能力，在食品饮料、化工、建材、医药、电商物流等行业得到了广泛应用。

研究意义主要体现在：

提高生产效率： 自动化码垛速度远超人工，可大幅缩短生产周期，提升产线吞吐量。
降低运营成本： 减少对人工的依赖，长期来看可显著降低人力成本和管理成本。
保障产品质量与安全： 标准化的码垛工艺避免了人工操作的误差和疲劳，保证了码垛的稳定性与一致性，同时改善了工人的劳动环境，降低了工伤风险。
增强生产柔性： 控制系统可快速适应不同产品、不同垛型、不同托盘的切换，满足多品种、小批量的现代化生产模式。

码垛机器人控制系统总体架构

一个典型的码垛机器人控制系统是一个复杂的软硬件集成系统,通常采用分层式架构，自下而上可分为以下几层：

硬件层

（图片来源网络，侵删）

机器人本体： 通常是4-6轴的多关节机器人，是执行任务的物理载体。
驱动单元： 包括伺服电机、伺服驱动器，为机器人关节提供精确的动力。
传感单元：
- 内部传感器： 编码器、陀螺仪、加速度计等，用于实时反馈机器人各关节的位置、速度和姿态，构成闭环控制。
- 外部传感器：
  - 视觉系统： 工业相机、镜头、光源，用于识别产品位置、姿态、尺寸，以及定位托盘。
  - 力/力矩传感器： 安装在机器人末端或腕部，用于实现力控，如抓取时的柔性接触、码垛时的压力控制。
  - 安全传感器： 安全光幕、激光雷达、急停按钮等，保障人机协作安全。
I/O单元： PLC、传感器、电磁阀等输入输出设备，与外部设备（如输送线、缠绕机）进行信号交互。

控制层 这是控制系统的核心，运行在专用的控制器中。

运动规划与控制模块： 负责将任务指令转化为机器人各关节的运动轨迹。
逻辑控制模块： 负责处理I/O信号，控制整个码垛流程的逻辑顺序（如“等待来料 -> 视觉识别 -> 抓取 -> 移动到目标点 -> 放下 -> 返回”）。
通信模块： 负责与上位机（如MES、SCADA）、PLC、视觉系统等进行数据交换。

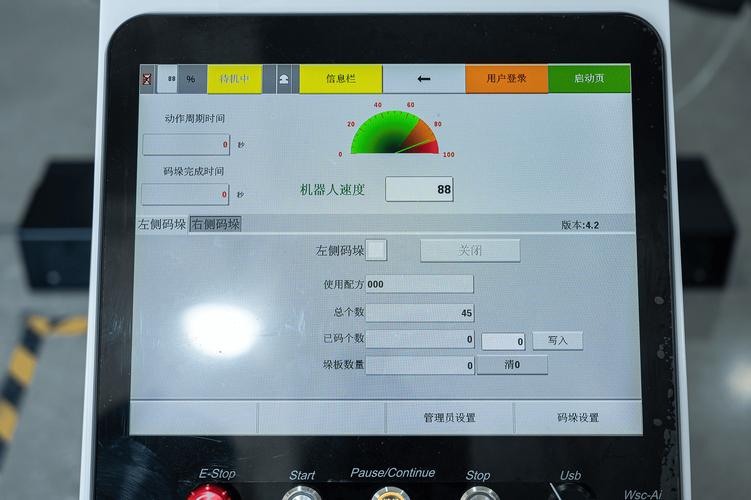

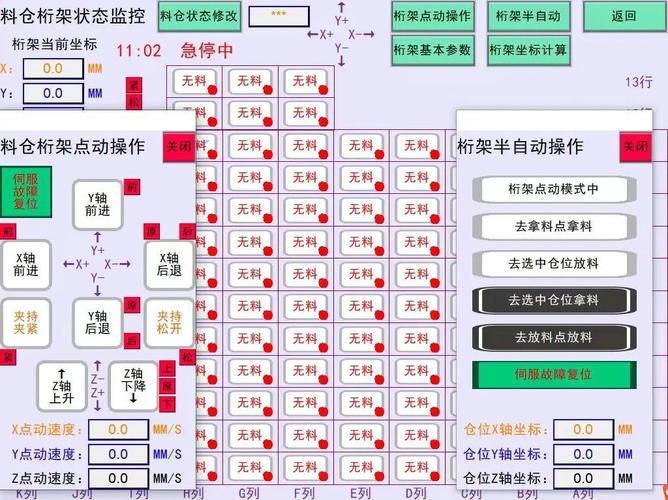

人机交互界面： 触摸屏或PC端软件，用于操作员设置参数、监控状态、报警处理等。

应用层

上位机/调度系统： 通常运行在PC或服务器上，负责接收生产订单，进行任务调度和优化。

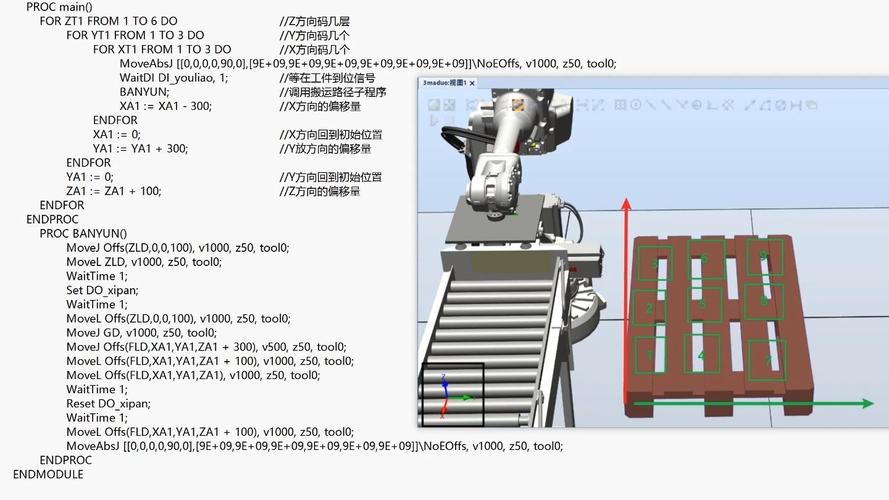

码垛工艺软件： 用户友好的软件界面，允许用户通过简单的参数配置（如产品类型、层数、排列方式、托盘尺寸）自动生成复杂的码垛程序。
数据管理系统： 存储生产数据、报警信息、设备状态，用于生产追溯和数据分析。

核心技术与关键算法

码垛机器人控制系统的性能瓶颈和突破点主要集中在以下几个核心技术领域：

高精度运动控制技术

（图片来源网络，侵删）

轨迹规划算法： 这是码垛机器人的“灵魂”，目标是生成一条平滑、高效、无碰撞的运动轨迹。
- 点到点运动： 仅关心起点和终点，速度最快，但轨迹不固定。
- 连续轨迹运动： 需要经过一系列中间点，如处理不规则产品时，常用算法有：
  - 三次样条插值： 保证位置、速度、加速度的连续性，运动平稳。
  - B样条曲线： 局部性更好，便于修改轨迹，且曲率变化更平缓。
  - 时间最优轨迹规划： 在满足动力学约束（力矩、速度、加速度）下，计算最短时间的运动路径，极大提升码垛节拍。
伺服控制算法： 采用先进的PID控制、前馈控制、自适应控制或鲁棒控制算法，确保机器人能够精确、快速地跟踪规划好的轨迹，抑制振动和超调。

机器视觉引导技术 视觉系统赋予了机器人“眼睛”，是实现高柔性、高精度码垛的关键。

2D视觉：
- 应用： 主要用于识别在传送带上方向固定的产品（如箱子、袋子），定位其中心点。
- 技术： 基于轮廓、边缘、模板匹配等算法。
3D视觉：
- 应用： 识别无序堆叠、姿态各异、甚至有轻微变形的产品（如瓶罐、盒装零食），是当前的主流和趋势。
- 技术：
  - 结构光/激光三角测量： 精度高，但量程有限，适合高精度场景。
  - 双目立体视觉： 基于视差原理计算深度，成本较低，但对纹理和光照敏感。
  - ToF (Time-of-Flight)： 通过测量光飞行时间获取深度信息，抗干扰能力强，适合大范围场景。
视觉与机器人标定： 这是视觉引导的前提和难点，需要精确标定相机坐标系与机器人基坐标系之间的转换关系（手眼标定），任何微小的误差都会导致抓取失败，常用算法有AX=XB模型求解法。

智能抓取与码垛技术

抓取点选择： 对于不规则物体，通过视觉点云数据，利用算法（如凸包分析、力平衡计算）自动寻找最优、最稳定的抓取点。
自适应抓取： 结合力控传感器，当抓取物体时，机器人能感知到抓取力，并自动调整手指姿态或施加压力，确保物体被稳固夹持，避免损坏。
垛型优化算法：
- 传统垛型： 如井字型、交错型等，通过软件参数化配置。
- 智能垛型： 基于产品尺寸和托盘尺寸，利用优化算法（如遗传算法、模拟退火算法）自动生成最稳定、最节省空间或最适应后续运输（如集装箱装载）的码垛方案。

人机协作与安全技术 随着协作机器人的兴起，码垛机器人也从传统的“隔离工作”走向“与人共融”。

速度与分离监控： 机器人运行时，通过传感器监控与人的距离，当距离小于安全阈值时，机器人自动减速或停止；当距离过近时，立即停止。
力限制控制： 在关节或末端安装力传感器，限制机器人输出的最大力和力矩，当发生意外碰撞时，机器人会立即停止并弹性后退，确保对人的安全。
安全PLC： 独立于主控制器的安全逻辑单元，负责处理安全信号，是整个安全系统的最终保障。

发展趋势

智能化与自主化：
- AI赋能： 引入深度学习等AI技术，使机器人能自主学习处理更复杂、更模糊的场景，如识别严重粘连、遮挡的产品。
- 数字孪生： 在虚拟空间中创建机器人的数字副本，用于离线编程、仿真、预测性维护和工艺优化，实现虚实结合的全生命周期管理。
柔性化与敏捷化：
- 快速换型： 控制系统将集成更多“即插即用”功能，通过更换末端执行器（夹爪）和调用预设程序，实现分钟级的产线切换。
- 模块化设计： 机器人本体和控制系统将更加模块化，用户可根据需求灵活配置。
协同化与云端化：
- 云边协同： 机器人控制器（边缘侧）负责实时、快速的控制任务，而复杂的计算、数据分析、模型训练则放在云端（侧）进行，云平台负责全局调度、软件更新和大数据分析。
- 远程运维： 基于物联网技术，实现机器人状态的远程监控、故障诊断和程序远程更新，降低运维成本。
绿色化与节能化：

控制算法将更加注重能耗优化,通过生成更平滑、更高效的轨迹，减少不必要的加速和制动，从而降低整个系统的能源消耗。
