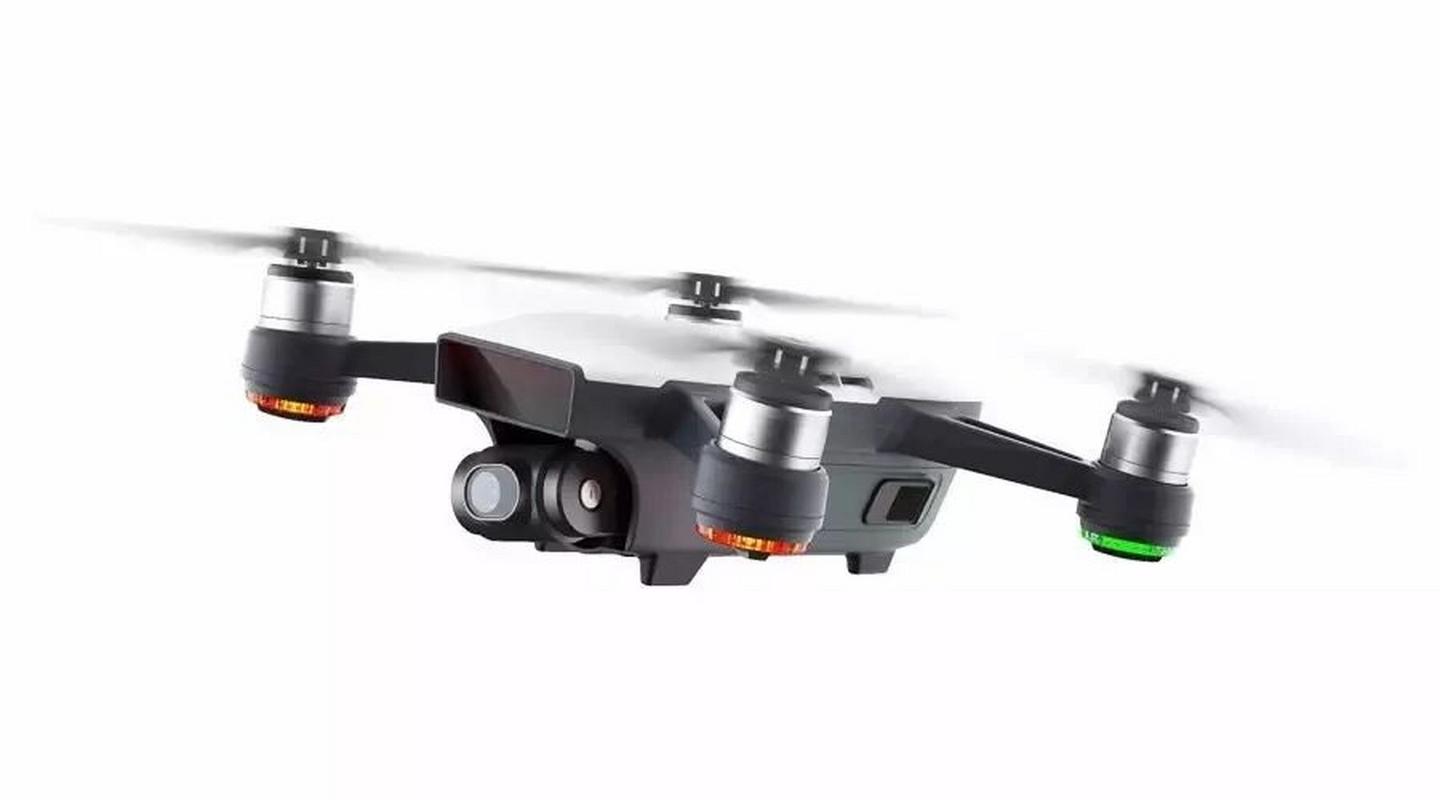

大疆 Spark 无人机并没有像个人电脑那样，使用一个独立的、我们通常所说的“CPU”（中央处理器）。
它采用的是一种更加集成和高效的系统设计,其中包含了多个专门处理不同任务的芯片，我们可以把它理解为一个“片上系统”，而不是单一的CPU。
下面我们来分解一下Spark（以及大疆其他消费级无人机）的“大脑”是如何工作的。
核心组件：不止一个“大脑”
大疆 Spark 的飞控和计算系统主要依赖于以下几个关键芯片：
主控芯片 / 飞控芯片
这是整个无人机最核心的“CPU”，它负责：
- 姿态解算：通过整合来自陀螺仪、加速度计、磁力计的数据，实时计算出无人机的姿态（俯仰、横滚、偏航），这是稳定飞行的根本。
- 飞行控制：根据遥控器指令和自主飞行算法，控制电机的转速，实现精准的悬停、航线飞行等。
- 传感器数据融合：处理来自所有传感器的原始数据，并做出决策。
- 系统调度：管理其他芯片和模块之间的通信与任务分配。
这个芯片的特点是高实时性、高可靠性，因为它直接关系到飞行的安全，它通常是一个高度集成的微控制器或专用的SoC。
视觉处理单元
这是Spark实现其独特功能（如手势控制、智能跟随、场景识别）的关键，它不是一个通用的CPU，而是一个专门为图像和视频处理设计的ASIC（专用集成电路）。
- 功能：负责处理来自相机的视频流，进行目标检测、识别、跟踪和深度估算。
- 为什么需要它？ 如果让主控CPU来做这些复杂的视觉计算，根本来不及，会导致严重的延迟和卡顿，VPU能以极低的功耗和极高的效率完成这些任务，实现“所见即所得”的智能交互。
图像信号处理器
当你按下快门或录制视频时,ISP就开始工作了，它位于相机传感器和存储/传输之间。
- 功能：
- 降噪：减少图像传感器在高ISO或暗光下产生的噪点。
- 色彩校正：将传感器捕捉的原始数据（RAW）转换成我们看到的鲜艳、准确的图像（JPEG）。
- 动态范围优化：调整画面的亮部和暗部细节，让照片看起来更均衡。
- 畸变校正：修正广角镜头产生的桶形畸变。
ISP的性能直接决定了照片和视频的最终画质,Spark的ISP虽然不如Mavic 3或Air 3那么强大，但足以满足其定位的拍摄需求。
通信模块
这个模块负责与遥控器、移动App、GPS卫星等进行通信，它内部也包含一个小型的处理器，专门处理无线通信协议。
Spark的“CPU”是什么样的？
如果非要给Spark的“CPU”一个形象化的描述，它更像一个“多核异构计算系统”：
- 主控芯片：像公司的CEO，负责全局决策和核心业务（飞行控制）。
- 视觉处理单元：像公司的AI识别部门，专门负责分析摄像头画面，实现智能功能。
- 图像信号处理器：像公司的后期处理部门，负责优化照片和视频的最终呈现效果。
- 通信模块：像公司的对外联络部，负责与外界（遥控器、卫星）的信息交换。
这种设计的好处是分工明确、效率高、功耗低，每个芯片都专注于自己的领域，而不是让一个“万能”的CPU去处理所有事情，这对于无人机这种对重量、功耗和实时性要求极高的设备来说是最佳选择。
与其他无人机的对比
- 大疆 Mavic 系列：通常使用更强大的主控芯片和VPU，支持更复杂的避障算法、更高分辨率的视频处理和更智能的飞行模式。
- 大疆 Air 系列：性能介于Mavic和Spark之间，拥有更强大的计算能力，以支持更高级的功能。
- 大疆 Mini 系列：与Spark类似，采用高度集成的SoC方案，在保证核心功能的前提下控制成本和重量。
大疆 Spark 的“CPU”并非传统意义上的单一处理器，而是一个由主控芯片、视觉处理单元、图像信号处理器等多个专用芯片组成的集成飞控与计算系统。 这种设计是其能够在小巧机身内实现稳定飞行、智能交互和出色画质的关键。
