两轮自平衡机器人如何实现稳定控制？

核心工作原理：倒立摆模型

理解两轮自平衡机器人的关键在于将其简化为一个倒立摆系统。

• 倒立摆: 想象一根杆子底部有一个可以左右移动的小车，目标是让杆子保持竖直不倒,这本质上就是两轮自平衡机器人的侧视图。
• 机器人模型:
  • 摆杆: 机器人车体本身，包括电池、控制器、电机等。
  • 小车: 两个轮子，它们可以共同前进、后退或旋转。

控制目标: 通过控制轮子的加速度和速度，产生一个反向的力矩，来抵消车体因重力产生的向前或向后的倾覆力矩,从而保持车体垂直。

关键技术模块

一个完整的两轮自平衡机器人系统通常由以下几个核心部分组成：

硬件平台

• 主控制器: 机器人的“大脑”。
  • 选择: 常用STM32系列（性能强大，实时性好）、Arduino（开发简单，适合入门）、树莓派（Linux系统，适合高级算法和视觉应用）。
  • 功能: 读取传感器数据、运行控制算法、生成PWM信号驱动电机。
• 传感器: 机器人的“感官”，用于感知自身状态。
  • 陀螺仪: 测量角速度（机器人倾倒的快慢），常用型号如MPU6050、L3GD20。
  • 加速度计: 测量加速度，在静止时可以用来测量重力方向，从而得到绝对倾角，但在动态运动中，加速度会受到运动影响,产生噪声。
  • 融合传感器: MPU6050等6轴或9轴传感器（集成了陀螺仪、加速度计，有时还有磁力计）是标配，为了获得更精确、更稳定的倾角，必须使用传感器融合算法，如互补滤波或卡尔曼滤波,将陀螺仪的动态优势和加速度计的静态优势结合起来。
• 电机驱动模块: 机器人的“肌肉”。
  • 选择: L298N（经典但效率不高）、TB6612FNG（常用）、或专用的无刷电机驱动板（如VESC，性能更强，效率更高）。
  • 功能: 接收主控制器的PWM信号,控制电机的转速和方向。
• 执行机构:
  • 直流减速电机: 提供足够的扭矩和速度来驱动机器人，有刷电机成本低，有刷电机效率高、寿命长。
  • 编码器: 安装在电机上或轮子上，用于精确测量轮子的转速和位置,是实现速度闭环控制的关键。
• 电源:
  • 选择: 锂聚合物电池或18650电池组,提供高电压和足够的电流。
  • 管理: 需要电池保护板和电压转换模块，为控制器和传感器提供稳定的5V或3.3V电压。

控制算法

这是研究的核心和难点，目标是实现“自平衡”，通常采用双闭环控制结构：

• 内环 - 平衡环:


  （图片来源网络，侵删）
  • 目标: 快速、精确地维持车体垂直。
  • 输入: 期望倾角（通常为0度）和实际倾角（由传感器融合得到）。
  • 输出: 维持平衡所需的目标加速度或目标力矩。
  • 常用算法:
    • PID控制: 最经典、最常用的控制算法，通过调节比例、积分、微分三个参数，使实际倾角快速、无超调地跟踪期望倾角,PID参数整定是调试的关键。
    • LQR (Linear Quadratic Regulator - 线性二次调节器): 一种现代控制理论方法，它将系统建模为线性状态空间方程，通过优化一个成本函数（通常是状态误差和控制能量的加权和）来得到最优的反馈控制增益，LQR在理论上比PID更优，鲁棒性更好,但需要精确的系统模型。
    • LQI (Linear Quadratic Integrator): 在LQR基础上增加了积分环节，可以消除稳态误差,效果通常优于LQR。

• 外环 - 速度环:

  • 目标: 控制机器人的前进、后退和速度。
  • 输入: 期望速度（由遥控器指令或上层算法决定）和实际速度（由编码器测量得到）。
  • 输出: 期望的倾角,这个期望倾角会作为内环的输入。
  • 逻辑: 如果想让机器人前进，就给内环一个微小的“前倾”指令（例如1度），机器人为了平衡这个前倾，就会自动向前加速，当速度达到目标时，就将期望倾角设回0度，机器人就会以恒定速度前进，要减速或后退，则给一个“后倾”指令。
  • 常用算法: 同样可以使用PID或LQR。

软件实现

• 编程语言: C/C++ (性能最高，用于STM32/Arduino), Python (开发快，用于树莓派)。
• 开发环境: Keil MDK (STM32), Arduino IDE, PlatformIO, VS Code + Python。
• 核心任务:
  • 传感器数据读取与滤波: 实时读取IMU数据,并运行互补滤波或卡尔曼滤波算法。
  • 控制算法循环: 以高频率（通常100Hz-1000Hz）执行双闭环控制计算。
  • PWM信号生成: 将控制算法输出的量转换为驱动电机的PWM信号。
  • 编码器数据读取: 获取轮子速度,用于速度环反馈。
  • 通信与调试: 通过串口与上位机通信，发送调试数据（如倾角、速度、PWM值等）,方便参数整定。

研究方向与前沿课题

基础的自平衡实现后，研究可以向更深、更广的方向拓展。

控制算法的优化与鲁棒性

• 非线性控制: 机器人的动力学本质是非线性的，线性化方法（如LQR）在较大角度或高速运动时效果下降，研究非线性PID、反步控制、滑模控制等,可以在全工作范围内提供更好的性能。
• 自适应控制: 当机器人负载变化、电池电压下降导致电机特性改变时，系统能否自动调整控制参数以保持稳定？自适应控制致力于解决这类问题。
• 鲁棒性增强: 提高系统抗干扰能力，如抵抗地面不平、轻微碰撞等扰动。
• 模型预测控制: 考虑系统未来的状态和约束，做出当前最优的控制决策,在复杂轨迹规划中表现出色。

运动规划与高级功能

• 路径跟踪: 在保持平衡的同时，让机器人沿着预设的路径（如直线、圆、S型曲线）行驶。
• 姿态转换: 实现从静止到前进、后退、原地旋转的平滑切换，甚至实现更炫酷的动作，如旋转跳舞、Z字行走、小碎步等。
• 自主导航: 集成激光雷达、深度摄像头（如Kinect, RealSense）和SLAM（同步定位与地图构建）算法，让机器人能够在未知环境中自主移动、避障和构建地图。
• 人机交互:
  • 遥控: 通过蓝牙、Wi-Fi或无线手柄进行控制。
  • 跟随: 利用视觉或超声波传感器,实现跟随人或指定目标的功能。
  • 语音控制: 集成语音识别模块,实现语音指令控制。

硬件创新

• 无刷电机应用: 无刷电机效率高、功率密度大、响应快,能实现更强大的动态性能。
• 传感器融合升级: 使用更高精度的IMU，甚至引入视觉里程计来辅助定位,提高导航精度。
• 轻量化和模块化设计: 使用3D打印、碳纤维等新材料，设计更轻、更坚固的底盘,模块化设计方便快速原型开发和功能扩展。

如何开始一个项目？

1. 理论学习:

   • 学习《自动控制原理》中的PID、状态空间、LQR等基础知识。
   • 学习理论力学中的刚体动力学,了解倒立摆的数学模型。

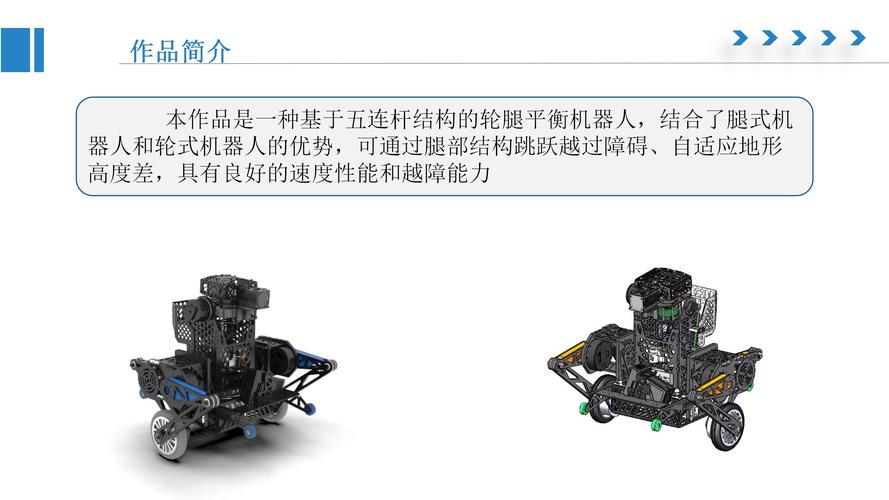

2. 硬件选型与组装:


   （图片来源网络，侵删）

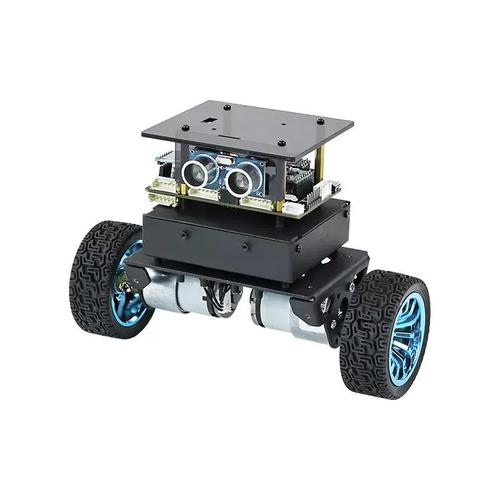

   • 入门方案: 购买现成的两轮自平衡机器人套件，这是最快、最不容易失败的方式，商家通常已经调好了基础平衡,基于Arduino和MPU6050的套件。

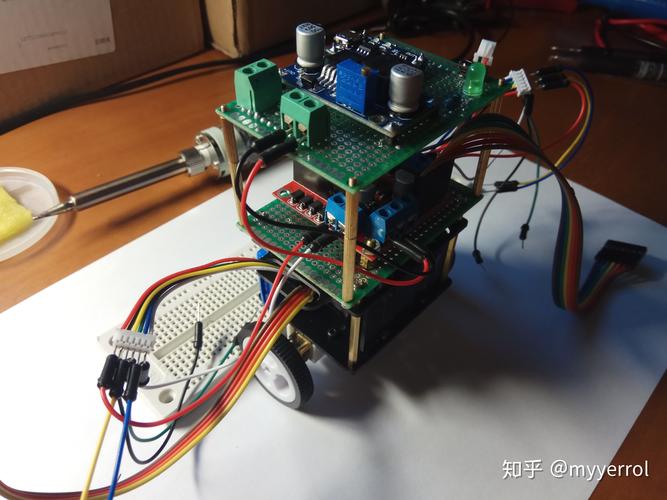

   • 进阶方案: 自己采购所有元器件，从零开始搭建,这能让你对系统有更深刻的理解。

3. 软件开发与调试:

   • 从最简单的平衡控制开始，先实现一个角度环PID,让机器人能大致站稳。
   • 然后加入速度环PID,实现基本的遥控前进后退。
   • 调试是关键！ 通过串口打印数据，观察传感器数据和控制输出的变化，耐心调整PID参数,这是最考验耐心和经验的环节。

4. 功能扩展:

   在实现基本平衡和移动后，逐步加入遥控、路径规划、SLAM等高级功能。

两轮自平衡机器人是一个绝佳的综合性研究平台，它完美地串联了理论与实践，从基础的PID控制到前沿的SLAM和机器学习，它都能提供丰富的探索空间，对于学生和爱好者来说，完成一个能稳定运行的机器人，不仅能带来巨大的成就感，更能系统性地掌握嵌入式开发、传感器技术、控制理论和算法设计等核心技能，是通往机器人领域的“敲门砖”。
