KUKA机器人如何实现动态抓取？

下面我将从核心概念、关键技术、实现步骤、应用场景和挑战等多个维度，全面地为您解析KUKA机器人的动态抓取。

核心概念：什么是动态抓取？

动态抓取是指机器人抓取的目标物体并非静止，而是在运动中，这种运动可能是：

• 周期性运动：在传送带上移动的箱子。
• 非周期性/自由运动：一个被抛出的球，或一个工人随意放置的零件。

与静态抓取相比,动态抓取的核心挑战在于“时间”，机器人必须在极短的时间内完成“感知-决策-规划-执行”的闭环流程，否则就会抓空或错过目标。

关键技术栈

一个完整的KUKA动态抓取系统通常由以下几个关键技术模块构成,它们环环相扣：

高性能硬件基础

• 机器人本体：通常选用KUKA的高性能、高动态性的机器人，如 KUKA Agilus (如 KR AGILUS) 或 KUKA quantec 系列，它们具有高加速度、高重复定位精度和优秀的轨迹跟踪能力。
• 末端执行器：需要配备响应迅速、抓取力可控的夹爪，气动夹爪响应快，但力控能力弱；电动夹爪（如 OnRobot, Robotiq）可以实现精确的力控和位置控制，更适用于复杂的动态抓取。
• 传感器：
  • 视觉系统：核心中的核心，通常使用工业相机（2D或3D）。
  • 力/力矩传感器：安装在机器人手腕和夹爪之间，用于实现柔顺控制，在抓取时吸收冲击，保护机器人、夹爪和工件。
  • 其他传感器：如激光雷达、接近传感器等，可用于辅助定位或避障。

先进的视觉感知技术

这是动态抓取的“眼睛”，负责实时获取目标物体的位置、速度和姿态信息。

• 2D 视觉：对于平面内运动或轮廓特征明显的物体，使用2D相机，通过高速图像采集和处理，可以计算出物体的X、Y坐标和运动速度。

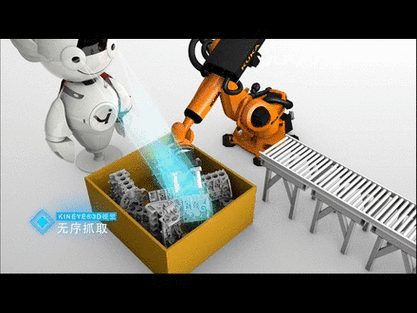

• 3D 视觉：对于有高度变化、姿态复杂或需要精确抓取点的物体，3D视觉是必须的，常用技术有：
  • 结构光：精度高，但易受环境光影响。
  • ToF (Time-of-Flight)：深度信息获取快，但分辨率相对较低。
  • 双目视觉：通过视差计算深度，算法成熟。
• 高速相机：当物体运动速度非常快时（如分拣），必须使用高速相机，以减少运动模糊，并提高采样频率，从而更精确地预测轨迹。

实时轨迹预测算法

这是动态抓取的“大脑”，负责根据视觉系统提供的数据，预测物体在未来几毫秒到几百毫秒后的位置。

• 线性外推：最简单的方法，假设物体做匀速直线运动，根据当前速度向量预测未来位置，适用于传送带等匀速场景。
• 卡尔曼滤波：更高级和鲁棒的方法，它结合了物体的运动模型（预测）和传感器的观测值（更新），能够有效滤除噪声，并跟踪和预测带有加速度的运动轨迹。
• 多项式拟合：通过连续几帧的位置数据拟合出一个多项式函数，然后根据该函数进行预测，适用于非线性的平滑运动。

高效的运动规划与控制

这是动态抓取的“手和脚”，负责根据预测的目标位置，快速、平滑地生成机器人运动轨迹并精确执行。

• KUKA KRL (KUKA Robot Language)：KUKA的机器人编程语言，是实现控制逻辑的基础。
• KUKA.PRC：这是KUKA官方提供的一个关键工具，它允许在PC端进行离线的运动规划和仿真，并将优化的运动轨迹直接下载到KUKA控制器中执行，它支持复杂的轨迹规划，可以极大缩短机器人的运动时间，这对于动态抓取至关重要。
• KUKA Sunrise.OS：基于Linux的新一代控制器，提供了更开放的接口（如ROS 2），可以更方便地集成第三方算法（如更高级的AI预测算法），实现更灵活的控制。
• 动态抓取指令：在KRL中，可以使用专门的指令来处理动态目标，PTP (点到点), LIN (线性), CIRC (圆弧) 等运动模式，结合 CPDAT (连续路径数据) 等功能，实现平滑的轨迹跟踪。

实现步骤（以传送带抓取为例）

1. 系统标定：

   • 手眼标定：精确标定相机相对于机器人末端（TCP）的位姿关系，这是视觉系统能够将图像坐标转换为机器人世界坐标的基础。
   • 传送带标定：标定传送带的速度与视觉系统检测到的图像速度之间的精确比例关系。

2. 触发与图像采集：


   （图片来源网络，侵删）

   当传送带上的物体进入相机视野时,通过光电传感器或软件视觉触发，相机进行高速抓拍。

3. 图像处理与目标识别：

   工业PC或视觉处理器（如KUKA.VM）对图像进行处理，识别出目标物体，并计算出其在相机坐标系下的当前位置、姿态和运动矢量。

4. 轨迹预测：

   根据标定的传送带速度和物体的当前图像位置,预测出当机器人移动到抓取高度时，物体在机器人基坐标系下的精确位置（即“拦截点”），这里会考虑机器人的运动时间。

5. 运动规划与轨迹生成：

   • KUKA.PRC 或控制器内的运动规划模块接收到预测的抓取点坐标。
   • 机器人从当前位置规划一条最优路径（通常是时间最优的平滑曲线）移动到抓取点上方，然后下降进行抓取。

6. 执行抓取：

   • 机器人执行规划好的轨迹,移动到预测的抓取点。
   • 夹爪闭合,抓取物体。
   • 机器人将物体搬运到指定位置并释放。

7. 循环：系统等待下一个物体，重复上述过程。

典型应用场景

• 分拣：在快递、电商、食品等行业，对高速传送带上的包裹、包裹、零食进行分类抓取。
• 上下料：在CNC加工中心、注塑机等设备旁，抓取取出的高温、高速移动的工件。
• 码垛/拆垛：对在托盘上移动的箱子进行动态码垛，或对从传送带上下来的箱子进行拆垛。
• 装配：在装配线上，抓取被递送过来的零部件，并安装到主产品上。
• 协作：与人协作，抓取人手递过来的工具或零件。

面临的挑战与对策

KUKA机器人的动态抓取是一个集机器人学、计算机视觉、控制理论和实时系统于一体的综合性技术，其成功实施依赖于“快、准、稳”三个核心要素：

• 快：感知快、决策快、运动快。
• 准：标定准、预测准、定位准。
• 稳：系统运行稳定，抗干扰能力强。

通过选择合适的硬件、先进的视觉算法、高效的KUKA软件工具链（特别是KUKA.PRC和Sunrise.OS），并系统性地解决上述挑战，完全可以实现稳定可靠的KUKA机器人动态抓取应用。
