无人机图像怎样变成地图

99ANYc3cd6 无人机 2025-12-26 11

当然可以！将无人机图像变成地图是一个系统性的过程，通常被称为摄影测量，这个过程不仅仅是简单地把照片拼接起来，而是通过一系列技术和算法，从二维图像中提取三维空间信息，最终生成精确、可量测的地图或三维模型。

（图片来源网络，侵删）

下面我将这个过程分解为详细的步骤,并用通俗易懂的方式解释。

核心原理：从不同角度看同一个物体

想象一下你用双眼看一个杯子，你的左眼和右眼看到的杯子图像是略有不同的，正是这两个微小的差异,让你的大脑能够判断出杯子的远近和形状。

无人机摄影测量的原理与此完全相同，无人机在空中沿着规划好的航线飞行，从不同位置、不同角度拍摄大量照片，通过计算机软件分析这些照片中重叠区域的像素差异,重建出整个场景的三维结构。

详细步骤：从照片到地图的旅程

整个过程可以分为三个主要阶段：数据采集、数据处理、成果应用。

（图片来源网络，侵删）

第一阶段：数据采集 (飞行与拍照)

这是所有工作的基础,质量决定了最终成果的精度。

明确目标:
- 你想做什么？是生成一个简单的正射影像图（类似卫星地图），还是一个带有真实纹理的三维模型，或是精确的地形图？
- 不同的目标需要不同的飞行策略。
规划航线:
- 使用专业的地面站软件（如 DJI GS Pro, Pix4Dcapture 等）在地图上规划无人机的飞行路径。
- 关键参数包括：
  - 飞行高度: 高度越高，覆盖范围越大，但图像分辨率越低,精度也越低。
  - 航向重叠率: 相邻照片在飞行方向上的重叠度，通常要求 70%-80%。
  - 旁向重叠率: 相邻照片在垂直于飞行方向上的重叠度，通常要求 60%-70%。
  - 高重叠率是保证软件能成功匹配和重建的关键。
设置相机参数:
（图片来源网络，侵删）
- 曝光模式: 通常使用手动模式，确保所有照片的亮度、色彩一致，避免拼接时出现明暗不一的“斑马纹”。
- 焦距: 使用固定焦距,避免变焦。
- 快门速度、光圈、ISO: 根据光照条件设置，保证照片清晰,没有过曝或欠曝。
执行飞行与获取数据:
- 无人机按照航线自动飞行,拍摄照片。
- 必须获取高精度的位置信息！ 这是将图像与真实地理坐标关联起来的关键，通常通过以下方式实现：
  - RTK/PPK (实时动态/后处理动态差分定位): 这是最专业、最精确的方式，通过在无人机上安装RTK/PPK模块，结合地面基站或卫星系统，可以直接获得厘米级的精准地理坐标。强烈推荐用于测绘项目。
  - GPS/北斗定位: 普通无人机的定位精度在米级,可以用于对精度要求不高的项目。
- 记录数据: 不仅要保存照片，还要保存飞行日志（包含时间、位置、姿态等信息）。

第二阶段：数据处理 (计算机的“魔法”)

这是将一堆照片“变”成地图的核心环节，通常使用专业的摄影测量软件完成，如 Pix4Dmapper, Agisoft Metashape, DroneDeploy, ContextCapture 等。

导入数据:

将拍摄的照片、飞行日志（包含POS数据：位置 Position 和姿态 Orientation）导入到软件中。
空三计算:
- 这是整个过程中最关键、最耗时的步骤，全称是空中三角测量。
- 目的: 软件会自动分析所有照片，识别出成千上万个特征点（如建筑角点、树木边缘、岩石纹理等），然后通过这些点在不同照片中的位置关系，精确计算出每张照片的精确位置（经纬高）和姿态（俯仰、滚转、航向）。
- 输出: 一个稀疏的点云，初步展示了整个场景的三维结构,并校准了所有照片。
密集匹配与点云生成:
- 在空三的基础上，软件会进行更精细的计算,为场景中几乎每一个像素点都计算出三维坐标。
- 输出: 一个密集点云，这就像是用无数个彩色小点构成的立体模型,非常精细地还原了地物和地貌。
生成成果模型:
- 数字表面模型: 包含所有地表物体的表面，如建筑物、树木，这是直接从点云“拍平”得到的。
- 数字高程模型: 只包含地表的裸露地形，剔除了所有植被和建筑物，需要通过算法从DSM中“剥离”掉植被等人工物体才能得到。

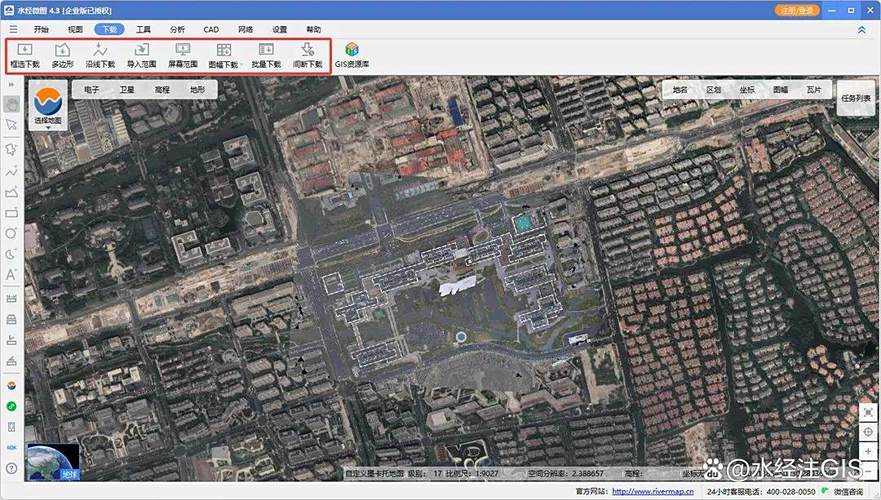

- 正射影像图: 这是大家最熟悉的“地图”，它通过将所有照片“垂直投影”到一个平面上，消除了因地形起伏和拍摄角度造成的透视变形，DOM上的比例尺是统一的，可以精确量测距离、面积。
- 三维网格模型: 将密集点云连接起来，形成由无数个小三角面组成的立体模型，并贴上真实的照片纹理，这是最逼真的成果，可以用于虚拟现实、三维展示等。

第三阶段：成果应用与输出

处理完成后，你就得到了一系列数字地图产品,可以用于各种目的。

质量控制与检查:

检查拼接处是否平滑、色彩是否均匀、模型是否有漏洞。
导出与格式转换:
- 将成果导出为常用格式,以便在其他软件中使用。
- 正射影像/DEM: GeoTIFF (最常用), JPG, CAD (DWG) 等。
- 三维模型: OBJ, FBX, 3D Tiles (用于Web端展示) 等。
应用领域:
- 城市规划与管理: 土地利用调查、违章建筑监测。
- 农业: 精准农业，监测作物长势、病虫害。
- 工程建设: 土方量计算、施工进度监控、竣工验收。
- 测绘与地理信息: 制作大比例尺地形图、更新GIS数据库。
- 应急响应: 灾后评估、搜救行动。
- 文旅与娱乐: 创建景区三维模型、虚拟旅游。

成功的关键要素

关键要素	说明
高质量的原始数据	清晰、无模糊、重叠度足够高的照片是基础。
高精度的位置信息	RTK/PPK是获得精确地理坐标的“金标准”。
专业的处理软件	强大的算法是完成复杂重建的核心。
清晰的作业目标	明确你想要什么，才能选择正确的飞行和数据处理方案。
