Codesys机器人如何实现高效控制？

CODESYS 本身并不是一个机器人控制器，但它是一个功能极其强大的PLC（可编程逻辑控制器）和运动控制系统的开发平台，许多机器人制造商和系统集成商利用 CODESYS 作为核心，来构建自己的机器人控制系统，或者让通用机器人控制器能够运行更复杂的逻辑。

下面我将从几个方面为你全面解析：

核心概念：CODESYS 如何与机器人互动？

理解这一点至关重要,CODESYS 和机器人的关系主要有以下几种模式：

CODESYS 作为机器人的“大脑”和“神经中枢”（最常见）

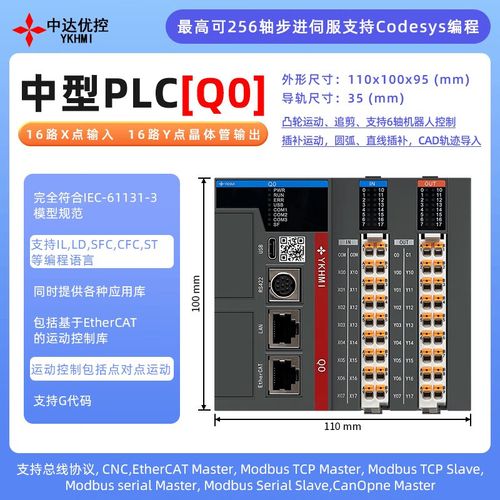

在这种模式下,CODESYS 运行在机器人的主控制器上（通常是工业 PC 或高性能 PLC），它不仅负责处理机器人本身的运动控制（如路径规划、关节插补），还负责整个工作站的所有其他逻辑控制。

• 运动控制： 通过 CODESYS 的 运动控制库 来实现，CODESYS 提供了强大的运动控制功能块，可以控制伺服电机、步进电机，从而驱动机器人的各个关节。
• 逻辑控制： 机器人周边的设备，如传送带、传感器、气动夹爪、视觉系统等，都通过标准的 I/O 模块连接到 CODESYS 环境，你可以用 ST（结构化文本）、LD（梯形图） 等语言编写逻辑程序来协调这些设备与机器人的动作。
• 人机界面： 可以直接使用 CODESYS 的 Visualization 功能来创建机器人操作界面，显示状态、报警、手动示教等，无需额外购买 HMI 软件。
• 通信： 通过 OPC UA、Modbus TCP、CANopen 等工业总线协议，与机器人控制器、传感器、PLC、上位机等进行数据交换。

优点：

• 高度集成： 所有逻辑和运动控制都在一个统一的平台下开发，程序结构清晰，易于维护。
• 功能强大： 可以实现非常复杂的、非标准化的机器人应用，例如多机器人协同、动态路径避障、与复杂的视觉系统深度集成等。
• 灵活性高： 不受限于机器人厂商提供的“封闭”编程环境，可以根据项目需求自由扩展功能。

典型应用：

• 码垛/拆垛： 控制机器人与传送带、定位系统、夹具的精确配合。
• 装配： 集合力控、视觉、多轴精密运动来完成复杂装配任务。
• 激光焊接/切割： 实现机器人与激光器的同步控制，以及复杂的工艺参数管理。

CODESYS 作为上位机，监控和编程机器人

在这种模式下,机器人使用自己原生的控制器（如 Fanuc、ABB 的控制器），通过工业以太网（如 Profinet, EtherNet/IP）将一台运行 CODESYS 的工业 PC 作为主站或上位机。

• 角色分工：
  • 机器人控制器： 负责底层的运动学解算、关节控制、安全控制。
  • CODESYS 上位机： 负责高级任务调度、数据管理、与 MES/SCADA 系统通信、HMI 界面等。
• 通信方式： 通常通过 OPC UA 协议，机器人控制器作为一个 OPC UA 服务器，提供其状态（如当前位置、速度、报警）、配置参数和 I/O 数据，CODESYS 作为 OPC UA 客户端，读取这些数据，并根据逻辑向机器人发送命令（如“移动到目标点”、“启动程序”）。

优点：

• 利用现有设备： 可以在不更换现有机器人设备的情况下，为其增加一个更智能的“大脑”。
• 集中监控： 可以在一个 CODESYS HMI 上监控和管理多台不同品牌的机器人。
• 易于集成： 方便地将机器人数据接入到整个工厂的自动化网络中。

典型应用：

• 柔性制造线： 一台 CODESYS 上位机调度多台不同品牌、不同任务的机器人。
• 数据采集与分析： 收集机器人的生产数据、能耗数据、报警信息，用于生产优化。

CODESYS 运行在机器人控制器之外，控制外部轴

这是最基础的一种模式,机器人本体由其自带的控制器控制，而机器人末端执行器（如一个外部平移轴、一个旋转台）或一个辅助机构，则由一个独立的、运行 CODESYS 的控制器来控制。

• 通信方式： 两个控制器之间通过 I/O 信号 或 工业总线（如 Profinet）进行同步，机器人发出一个“开始移动”的信号给 CODESYS 控制器，当机器人到达位置后，再发出一个“就绪”信号，CODESYS 控制器才开始驱动外部轴。

优点：

• 模块化： 结构清晰，各部分独立，便于调试和维护。
• 成本效益： 可以使用标准化的部件来扩展机器人的工作范围。

CODESYS 机器人控制的关键技术

要让 CODESYS 控制机器人，需要用到以下几个核心技术：

A. 运动控制库

这是 CODESYS 控制机器人的核心，CODESYS 提供了符合 IEC 61131-3 标准的运动控制功能块库，

• MC_Power: 使能/禁用电机。
• MC_Reset: 复位错误。
• MC_MoveAbsolute: 绝对位置运动。
• MC_MoveRelative: 相对位置运动。
• MC_MoveVelocity: 速度运动。
• MC_Halt: 平滑停止。
• MC_Stop: 急停。

通过组合这些功能块,可以构建复杂的机器人运动程序。

B. 机器人运动学

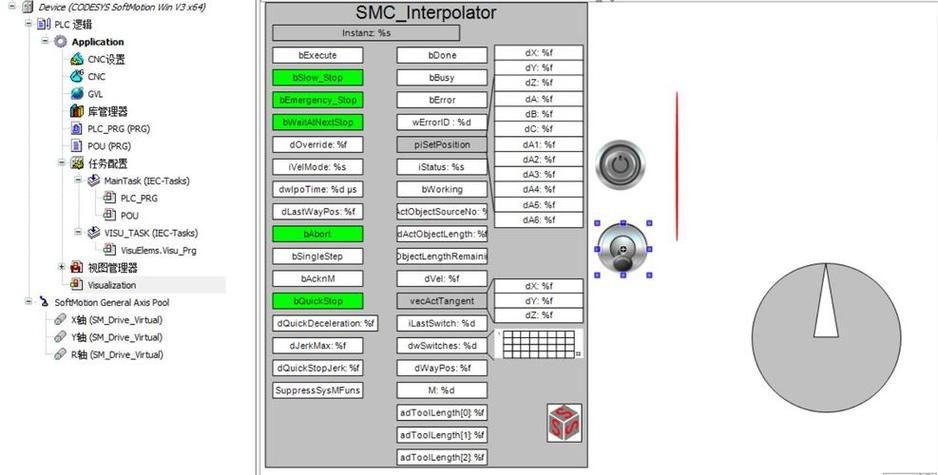

这是高级应用的关键,CODESYS 的 SoftMotion 或 PLCopen 运动控制 功能块可以处理：

• 笛卡尔坐标运动： 你直接告诉机器人“移动到 (X, Y, Z, Rx, Ry, Rz)”的位置，控制器会自动计算出每个关节需要转动的角度（逆运动学）。
• 关节坐标运动： 直接控制每个关节的角度。
• 圆弧/直线插补： 在三维空间中规划平滑的运动路径。

C. 通信协议

• OPC UA: 现代工业通信的黄金标准，提供安全、可靠、跨平台的数据交换，是 CODESYS 与机器人控制器通信的首选。
• Profinet / EtherNet/IP / Modbus TCP: 用于与现场 I/O 设备和 PLC 通信，构建完整的自动化系统。
• CANopen: 常用于连接伺服驱动器和传感器。

D. 安全控制

CODESYS 提供了 SIL2/SIL3 和 PL d/e 等安全认证的解决方案，你可以使用 CODESYS Safety 编写安全逻辑，实现安全门监控、急停、机器人安全空间限制（如 Safe Torque Off, STO）等功能，确保人员和设备安全。

实际应用案例

案例：使用 CODESYS 控制一个 6 轿机器人进行码垛

1. 硬件：

   • 一台高性能工业 PC，安装 CODESYS 控制器。
   • 一个 6 轴机器人本体。
   • 6 个伺服驱动器和电机，分别对应机器人的 6 个关节。
   • 一个安装在机器人末端的气动夹爪。
   • 一个用于检测物料的传感器。
   • 一个用于传送带控制的变频器。

2. 软件架构：

   • 在 CODESYS 中：
     • 运动控制任务： 配置 6 个轴，使用 MC_Power、MC_MoveAbsolute 等功能块控制机器人运动，通过笛卡尔坐标编程，定义抓取点和放置点。
     • PLC 任务： 编写 ST 逻辑，读取传感器信号，判断物料是否到位；控制夹爪的电磁阀；通过 Modbus TCP 控制传送带的速度。
     • 可视化任务： 创建一个 HMI 界面，显示机器人状态、当前坐标、报警信息，并提供手动示教界面。
     • 通信： 通过 OPC UA 将生产数据（如码垛数量、节拍时间）发送给上层的 MES 系统。

学习资源与建议

如果你对使用 CODESYS 控制机器人感兴趣，可以按以下路径学习：

1. 打好基础：

   • 精通 IEC 61131-3 编程语言，特别是 ST（结构化文本）。
   • 熟悉 CODESYS Basic 的使用，包括设备配置、任务管理、全局变量、可视化等。

2. 学习运动控制：

   • 从简单的 单轴运动 开始，学习 MC_Power, MC_MoveAbsolute 等。
   • 学习 PLCopen 运动控制规范，理解组态和状态机。
   • 尝试控制一个简单的 SCARA 机器人 或 多轴平台。

3. 学习通信：

   • 掌握 OPC UA 的基本概念，并在 CODESYS 中实现一个简单的客户端/服务器示例。

4. 实践项目：

   • 找一个开源的机器人项目（如基于 ROS 的机械臂）或购买一个教学机器人套件。
   • 尝试用 CODESYS 实现一个完整的功能，抓取并放置一个方块”。

CODESYS 为机器人控制提供了一个开放、强大且灵活的平台，它打破了传统机器人控制器封闭的生态，让工程师能够像搭建 PLC 系统一样，从底层开始构建高度定制化的机器人解决方案，对于希望深入机器人自动化、追求系统集成度和功能复杂度的工程师来说，掌握 CODESYS 机器人控制是一项非常有价值的技能。
