EVE 这个名字通常让人联想到皮克斯动画电影《机器人总动员》(WALL-E)中的那个优雅、流线型的探测机器人,她的特点是圆润的曲线、光滑的表面、复杂的几何形状和精密的内部结构,使用 SolidWorks 来设计 EVE 是一个绝佳的实践,因为它强大的曲面建模和参数化设计能力完美契合了 EVE 的设计特点。

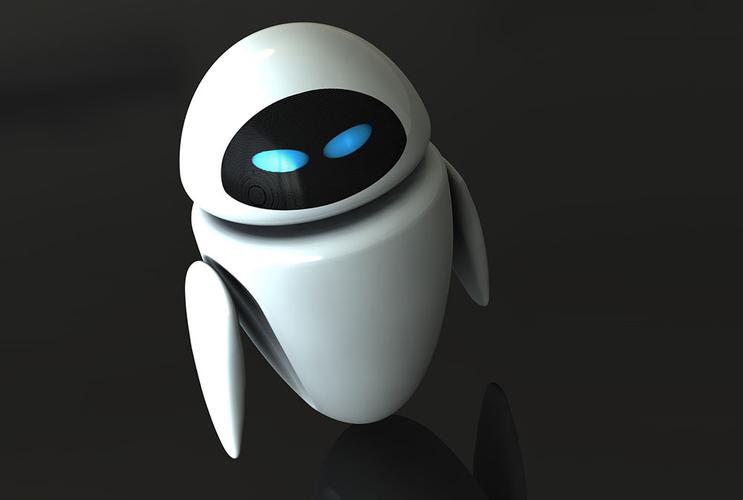

Eve机器人SolidWorks设计要点有哪些?-第1张图片-广州国自机器人
(图片来源网络,侵删)

下面,我将整个设计过程分解为几个关键步骤,并针对每个步骤提供 SolidWorks 中的具体操作思路和技巧。


设计 EVE 机器人的 SolidWorks 工作流

前期准备与概念设计

  1. 收集参考资料

    • 高清图片:从各个角度(正视图、侧视图、顶视图、等轴测图)收集 EVE 的高清截图,电影中的模型非常精细,是最好的参考。
    • 比例设定:确定 EVE 的最终尺寸,电影中的 EVE 高约 68 厘米,在 SolidWorks 中,你可以先按 1:1 的比例建模,后续再通过缩放功能调整。
  2. 创建零件模板

    • 新建一个零件文件。
    • 设置单位系统,对于这种精密模型,毫米 是最合适的单位。
    • 如果需要,可以设置材料属性(如白色塑料、金属等)和颜色。

主体建模 - 从曲线到曲面

EVE 的主体是一个复杂的有机形状,直接用拉伸、旋转等基础特征很难完成,最佳策略是曲面建模

Eve机器人SolidWorks设计要点有哪些?-第2张图片-广州国自机器人
(图片来源网络,侵删)
  1. 绘制二维轮廓草图

    • 前视基准面 上,参考 EVE 的正视图,使用 样条曲线 工具勾勒出她身体的半边轮廓。
    • 技巧:样条曲线的“控标”非常重要,通过拖动控标和调整“曲率”来确保曲线的平滑度,避免出现不必要的尖角或凹凸,可以打开 曲率梳 来直观地检查曲线质量。
  2. 创建旋转曲面

    • 完成轮廓草图后,使用 旋转凸台/基体 命令。
    • 在属性管理器中,选择 “曲面” 选项。
    • 选择你绘制的样条曲线作为“轮廓”,选择中心线作为“旋转轴”。
    • 将角度设置为 360度,即可生成 EVE 身体的基础旋转曲面。
  3. 添加细节特征 - 切除与剪裁

    • EVE 的身体上有很多细节,如手臂连接处、传感器窗口、发光区域等,这些可以通过 “拉伸切除”“剪裁曲面” 来实现。
    • 创建手臂连接孔
      • 在一个合适的平面上绘制一个圆形草图。
      • 使用 “拉伸切除”,在方向上选择 “到离指定面指定的距离”“完全贯穿”,并选择 “曲面” 作为切除类型。
    • 创建眼睛和胸口的发光区域
      • 可以在主体曲面上绘制草图,然后使用 “拉伸” 创建一个小的凸台或凹槽。
      • 为了模拟发光效果,可以给这个内部的面赋予一个自发光材质或在装配体中添加一个光源。

头部建模

EVE 的头部是设计的亮点,尤其是她的眼睛和头部轮廓。

Eve机器人SolidWorks设计要点有哪些?-第3张图片-广州国自机器人
(图片来源网络,侵删)
  1. 头部主体

    • 头部同样可以用曲面建模,可以先绘制一个半边轮廓,然后用 旋转曲面放样曲面 来创建。
    • 放样曲面 更灵活,可以创建出更有机的形状,你可以绘制多个不同高度的截面轮廓,然后让 SolidWorks 在它们之间平滑过渡。
  2. 眼睛建模

    • EVE 的眼睛是一个球体,中间有一个蓝色的圆形光屏。
    • 外眼罩:可以使用 “旋转”“拉伸” 创建一个球壳状的曲面。
    • 内部光屏:在球壳内部,绘制一个圆形草图,然后使用 “拉伸” 凸台,深度要足够深,给这个凸台的顶面赋予蓝色玻璃或发光材质。
    • 瞳孔:可以在蓝色光屏的中心再拉伸一个小的黑色圆柱体。

手臂和腿部建模

EVE 的手臂和腿部相对简单,主要由圆柱体和锥体组成,非常适合使用 旋转特征拉伸特征

  1. 手臂

    • 上臂:使用 旋转 创建一个带有弧度的圆柱体。
    • 前臂:同样使用 旋转,但可以设计成锥形或带有收口。
    • 手部:可以用 拉伸圆角 创建一个简单的、类似钳子的结构。
    • 连接:将手臂零件与身体主体装配在一起,使用 “同轴心”“重合” 等配合。
  2. 腿部

    • 腿部是简单的圆柱体,底部有脚部。
    • 可以使用 “扫描” 特征来创建腿部,用圆形截面沿着一条路径扫描,可以做出更纤细的效果。

内部结构建模

EVE 的内部有非常精密的机械结构,这是展示 SolidWorks 装配体能力的绝佳机会。

  1. 创建零件

    • 为每一个内部零件(如电路板、支架、马达、传感器等)创建新的零件文件。
    • 这些零件通常使用 拉伸、旋转、钻孔 等基础特征即可完成,重点是尺寸的精确性。
  2. 创建装配体

    • 新建一个 装配体 文件。
    • 将之前创建的所有零件(身体、头部、手臂、腿部、内部零件等)拖入装配体环境。
    • 使用 配合 工具将零件组装在一起:
      • 同轴心:用于轴与孔的配合。
      • 重合:用于面与面的贴合。
      • 距离:用于设置两个零件之间的精确间距。
      • 角度:用于设置旋转角度。

渲染与出图

  1. 赋予材质和外观

    • 在零件或装配体文件中,右键点击实体,选择 “外观” -> “涂刷”
    • 为 EVE 的主体选择白色塑料,为眼睛选择蓝色玻璃,为金属部分选择铝合金等,可以调整颜色、纹理、光泽度等属性。
  2. 设置场景和光源

    • 使用 PhotoView 360 (集成在 SolidWorks Premium 中) 或 SolidWorks Visualize (独立的高级渲染软件) 进行渲染。
    • 添加环境光、点光源、聚光灯等,模拟不同的光照效果,突出 EVE 的曲线和质感。
  3. 生成工程图

    • 如果需要制造,可以为单个关键零件(如手臂、连接件)创建 工程图
    • 工程图包含 标准视图(前视、俯视、左视)、尺寸公差技术要求,是指导生产的文档。

总结与关键技巧

  • 主次分明:先做大形状,再抠细节,先用曲面做出光滑的主体,再用实体特征添加孔、槽等。
  • 善用曲面:对于 EVE 这种高度有机化的模型,曲面是你的好朋友。旋转曲面、放样曲面、剪裁曲面 是核心工具。
  • 参数化思维:在绘制草图时,尽量使用 “尺寸”“几何关系” 来定义形状,而不是随意拖动,这样当你需要修改某个尺寸时,整个模型都会自动更新。
  • 装配体是核心:EVE 的魅力在于她是一个完整的系统,在装配体环境中,你可以检查零件之间的干涉、运动范围,并最终生成逼真的渲染图。
  • 参考视图:在建模过程中,将收集的 EVE 图片导入到 SolidWorks 的 “视图定向” 中作为背景,可以极大地帮助你绘制准确的草图。

通过以上步骤,你就可以在 SolidWorks 中一步步构建出一个非常逼真的 EVE 机器人模型了,这不仅是一个建模练习,更是一次对工业设计、曲面造型和装配综合能力的全面提升,祝你设计顺利!
