最常用和最标准的命名方式是按照其运动类型分为三大类：主轴、腕部 和 末端执行器。
（图片来源网络，侵删）

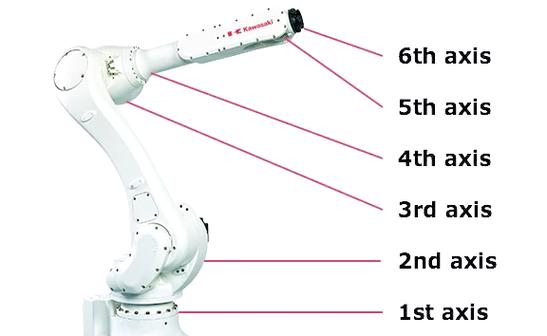

主轴
主轴主要负责机器人的定位，即确定机器人末端工具在空间中的位置,它们通常指底部的三个轴。
| 轴编号 | 常用名称 | 运动描述 | 功能类比 |
|---|---|---|---|
| 轴 1 (J1) | 基座旋转 | 整个机器人绕固定基座进行水平旋转（S轴）。 | 人的腰部左右转动 |
| 轴 2 (J2) | 下臂俯仰 | 机器人下臂（大臂）在垂直平面内前后摆动（L轴）。 | 人的大臂前后摆动 |
| 轴 3 (J3) | 上臂俯仰 | 机器人上臂（小臂）在垂直平面内前后摆动（U轴）。 | 人的小臂前后摆动 |
功能总结：J1, J2, J3 三个轴协同工作，将机器人末端工具定位到空间中的任意一个点（X, Y, Z坐标），这个由J1, J2, J3构成的机构通常被称为“手臂” (Arm)。
腕部
腕部主要负责机器人的定向，即在确定了位置之后，调整末端工具的姿态（方向）,它们通常指顶部的三个轴。
| 轴编号 | 常用名称 | 运动描述 | 功能类比 |
|---|---|---|---|
| 轴 4 (J4) | 手腕俯仰 | 整个手腕机构绕一个水平轴进行摆动。 | 人的手腕上下弯曲（点头） |
| 轴 5 (J5) | 手腕偏摆 | 整个手腕机构绕另一个水平轴进行摆动，通常与J4轴垂直。 | 人的手腕左右摆头（摇头） |
| 轴 6 (J6) | 手腕旋转 | 末端法兰盘（工具安装面）绕自身轴线进行旋转。 | 人的手腕拧螺丝或转动门把手 |
功能总结：J4, J5, J6 三个轴协同工作，调整末端工具的姿态，使其指向任意方向（让焊枪的尖端始终朝向焊缝，或者让螺丝刀垂直于工件表面），这个由J4, J5, J6构成的机构被称为“手腕” (Wrist)。
（图片来源网络，侵删）
总结表格
| 轴编号 | 运动类型 | 常用名称 | 功能 |
|---|---|---|---|
| J1 | 旋转 | 基座旋转 | 控制机器人整体左右旋转 |
| J2 | 俯仰 | 下臂俯仰 | 控制大臂前后摆动，决定Z轴高度 |
| J3 | 俯仰 | 上臂俯仰 | 控制小臂前后摆动，微调Z轴高度和伸展距离 |
| J4 | 俯仰 | 手腕俯仰 | 控制手腕上下摆动，改变工具俯仰角 |
| J5 | 偏摆 | 手腕偏摆 | 控制手腕左右摆动，改变工具偏航角 |
| J6 | 旋转 | 手腕旋转 | 控制工具绕自身轴线旋转，改变工具滚转角 |
重要补充：其他命名体系
除了上述标准名称，在不同的机器人品牌和语境下,你可能会遇到其他命名方式：
-
字母命名法：
- S (Swivel): 对应 J1 (基座旋转)
- L (Lower Arm): 对应 J2 (下臂俯仰)
- U (Upper Arm): 对应 J3 (上臂俯仰)
- B (Bend): 对应 J4 (手腕俯仰)
- R (Reach): 对应 J5 (手腕偏摆)
- T (Twist): 对应 J6 (手腕旋转) 这种命名法在一些老式或特定品牌的文档中很常见。
-
笛卡尔坐标系命名法： 有时也会用机器人在笛卡尔坐标系下的运动来描述，但这通常指代的是机器人的运动学解算结果,而不是物理轴本身。
- X, Y, Z: 代表平移运动（由J1, J2, J3组合实现）。
- Rx, Ry, Rz: 代表旋转运动（由J4, J5, J6组合实现）。
实例：ABB机器人的轴命名
以工业机器人巨头 ABB 为例,他们的标准命名是：
（图片来源网络，侵删）
- Axis 1: Axis (旋转)
- Axis 2: Arm (俯仰)
- Axis 3: Elbow (俯仰)
- Axis 4: Wrist 1 (俯仰)
- Axis 5: Wrist 2 (偏摆)
- Axis 6: Wrist 3 (旋转)
虽然名称略有不同（如 Elbow 代替 Upper Arm）,但其运动功能是完全对应的。
希望这个详细的解释能帮助你彻底理解6轴机器人的6个轴！
