基于STM32的机器人如何实现智能控制？

下面我将为你提供一个从零到一的全面指南，包括核心概念、硬件选型、软件架构、项目实例和开发资源。

核心概念：为什么选择STM32？

STM32是意法半导体推出的基于ARM Cortex-M内核的32位微控制器系列，在机器人项目中，它扮演着“机器人大脑”的角色。

STM32的优势：

1. 强大的性能：Cortex-M系列内核（如M0, M3, M4, M7）提供了足够的处理能力来运行复杂的控制算法（如PID、卡尔曼滤波）。
2. 丰富的外设：
   • 定时器：用于生成PWM波控制电机速度,进行精确的时序控制。
   • ADC (模数转换器)：读取模拟传感器数据，如红外避障、灰度巡线。
   • UART/SPI/I2C：与各种传感器（如IMU、超声波、激光雷达）和通信模块（如蓝牙、Wi-Fi）进行数据交换。
   • DMA (直接内存访问)：可以在不占用CPU的情况下，高速传输数据,解放CPU去处理更关键的任务。
3. 生态系统完善：拥有官方的STM32CubeMX图形化配置工具、HAL库、以及海量的社区支持和开源项目,极大地降低了开发门槛。
4. 高性价比：功能强大，价格适中,适合从入门到复杂的各种机器人项目。

机器人系统架构

一个典型的基于STM32的机器人系统可以分为三个层次：

+---------------------------------------------------+
|                  上层应用与算法                      |
|   - 路径规划 (如A*算法)                            |
|   - 行为控制 (如巡线、避障、跟随)                   |
|   - 状态机管理                                    |
+---------------------------------------------------+
|                  中间层 (软件框架)                  |
|   - 传感器数据融合                                 |
|   - 运动学解算 (如差速模型)                        |
|   - PID控制器 (电机速度/位置闭环控制)               |
|   - 通信协议 (解析上位机指令)                      |
+---------------------------------------------------+
|                  硬件驱动层                        |
|   - 电机驱动 (PWM控制)                            |
|   - 传感器读取 (ADC, I2C, UART)                   |
|   - 执行器控制 (舵机, LED)                        |
+---------------------------------------------------+
|                  STM32 微控制器                    |
|   - GPIO, TIM, ADC, UART, I2C, SPI...              |
+---------------------------------------------------+
|                  执行器与传感器                     |
|   - 执行器: 直流减速电机、舵机、步进电机            |
|   - 传感器: 编码器、IMU、超声波、红外、摄像头...     |
+---------------------------------------------------+

硬件选型指南

构建机器人需要选择合适的硬件模块。

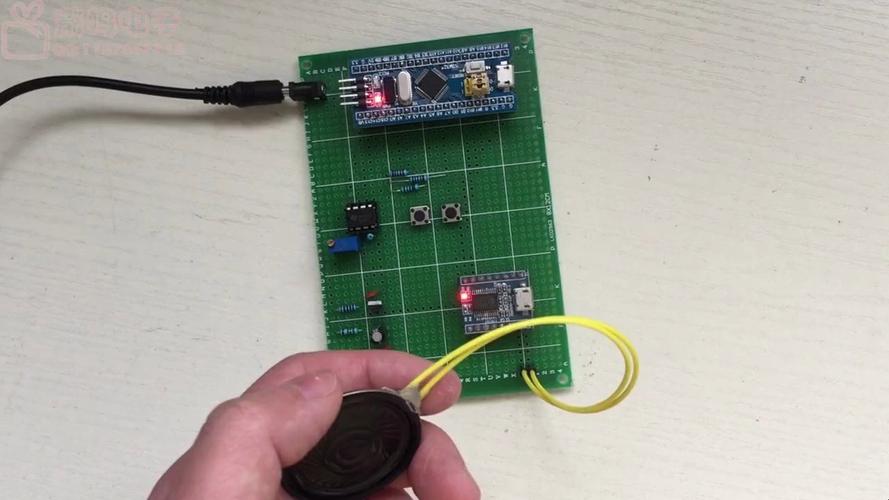

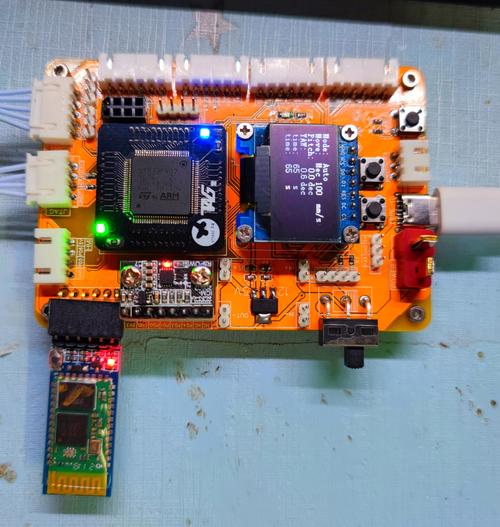

核心控制器 - STM32开发板

对于初学者，推荐选择开发板而非裸片，因为它集成了电源、调试器等,开箱即用。

推荐开发板：

• 正点原子/野火/STM32CubeMX官方配套板：这些开发板通常有完善的教程和例程,非常适合学习。

执行器 - 电机

• 直流减速电机：最常用的轮式机器人驱动电机，特点是扭矩大、转速低。
• 电机驱动模块：STM32的IO口电流很小，无法直接驱动电机，需要一个H桥驱动芯片。
  • L298N：经典双H桥驱动，可以驱动两个直流电机，控制简单,但效率不高。
  • TB6612FNG：更现代的驱动芯片，效率高，发热小，体积小,推荐使用。
  • 智能电机驱动：如基于VNH5019的模块，内置电流反馈和温度保护,性能更强。

传感器 - 机器人的“感官”

根据功能需求选择：

电源

• 电池：通常使用锂电池组（如18650，11.1V或7.4V）或航模电池（1S-6S）。
• 电压转换：
  • 电机驱动电压直接使用电池电压。
  • STM32和传感器通常需要 5V 或 3V，需要一个降压模块（如LM2596）将电池电压降到5V，再通过开发板上的LDO降到3.3V。

软件开发流程

开发环境

• IDE：
  • STM32CubeIDE：ST官方推出的免费IDE，集成了代码编辑、编译和调试功能,强烈推荐。
  • Keil MDK：老牌商业IDE，功能强大,但需要付费。
• 核心工具：
  • STM32CubeMX：图形化配置工具，可以自动引脚分配、初始化外设（时钟、GPIO、UART、I2C、TIM等），并生成初始化代码，这是STM32开发的效率神器。

软件架构与编程思路

模块化编程是关键,将不同功能封装成独立的模块。

// main.c
#include "motor.h"
#include "sensor.h"
#include "pid.h"
int main(void)
{
    // 1. 硬件初始化 (由CubeMX生成)
    HAL_Init();
    SystemClock_Config();
    MX_GPIO_Init();
    MX_TIM_Init(); // 用于PWM和编码器
    MX_I2C1_Init(); // 用于IMU
    // 2. 自定义模块初始化
    Motor_Init();
    Sensor_Init();
    PID_Init(&motor1_pid, ...); // 初始化PID控制器参数
    uint32_t last_tick = HAL_GetTick();
    while (1)
    {
        uint32_t now_tick = HAL_GetTick();
        float dt = (now_tick - last_tick) / 1000.0f; // 计算时间差
        last_tick = now_tick;
        // 3. 主循环逻辑
        // a. 读取传感器数据
        float distance = Ultrasonic_GetDistance();
        int line_pos = IR_Array_GetLinePos();
        float current_speed = Encoder_GetSpeed();
        // b. 运行控制算法 (巡线)
        float error = line_pos - CENTER_POSITION;
        float pid_output = PID_Calculate(&line_follow_pid, error, dt);
        // c. 控制电机
        int left_speed = BASE_SPEED + pid_output;
        int right_speed = BASE_SPEED - pid_output;
        Motor_SetSpeed(left_speed, right_speed);
        // d. 其他任务 (如通过串口发送数据)
        // ...
        // e. 延时，控制循环频率
        HAL_Delay(10); // 例如100Hz的控制频率
    }
}

核心算法示例：PID电机速度控制

假设你有一个带编码器的电机,想让它以恒定速度转动。

1. 目标：让电机速度稳定在 target_speed (1000 RPM)。
2. 反馈：通过编码器读取电机的current_speed。
3. 误差：error = target_speed - current_speed。
4. PID计算：
   • P (比例)：P_out = Kp * error，误差越大，输出越大，响应快,但有静差。
   • I (积分)：I_out += Ki * error * dt，累积误差，用于消除静差,但可能导致超调和振荡。
   • D (微分)：D_out = Kd * (error - last_error) / dt，预测误差变化趋势,抑制超调。
5. 最终输出：motor_pwm = P_out + I_out + D_out,将计算出的PWM值写入电机驱动。

// pid.h
typedef struct {
    float Kp, Ki, Kd;
    float error, last_error, integral;
} PID_t;
void PID_Init(PID_t *pid, float p, float i, float d);
float PID_Calculate(PID_t *pid, float error, float dt);
// pid.c
#include "pid.h"
void PID_Init(PID_t *pid, float p, float i, float d) {
    pid->Kp = p; pid->Ki = i; pid->Kd = d;
    pid->error = 0; pid->last_error = 0; pid->integral = 0;
}
float PID_Calculate(PID_t *pid, float error, float dt) {
    pid->integral += error * dt;
    float derivative = (error - pid->last_error) / dt;
    float output = pid->Kp * error + pid->Ki * pid->integral + pid->Kd * derivative;
    pid->last_error = error;
    return output;
}

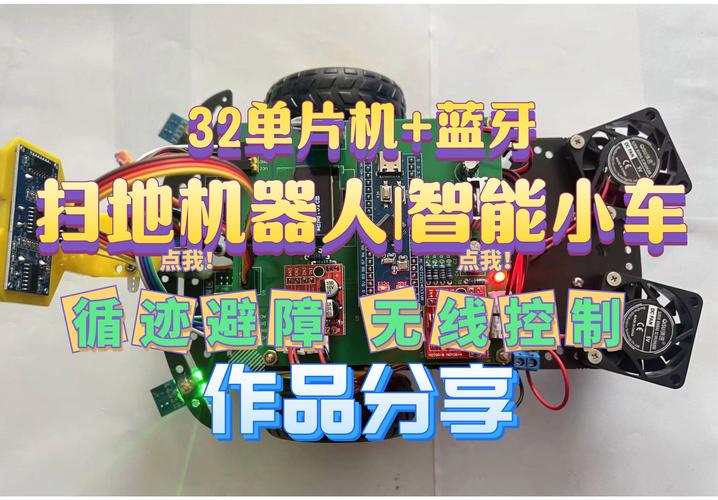

经典项目实例

巡线小车

• 硬件：STM32F103 + TB6612驱动x2 + 直流减速电机x2 + TCRT5000红外对管x4
• 软件逻辑：
  1. 读取4个红外传感器的值，判断小车相对于黑线的位置（偏左、偏右、在中间、压线等）。
  2. 计算位置误差。
  3. 使用PID算法控制左右轮的速度差，进行差速转向,使小车始终沿黑线行驶。
  4. 遇到十字路口,可以通过特定传感器组合进行识别和决策。

避障小车

• 硬件：STM32F103 + TB6612驱动x2 + 直流减速电机x2 + HC-SR04超声波模块x1-3
• 软件逻辑：
  1. 超声波模块周期性地测量前方、左侧、右侧的距离。
  2. 设定一个安全距离阈值。
  3. 如果前方距离小于阈值，则启动避障逻辑：
     • 停止前进。
     • 测量左右两侧的距离,选择较宽的一侧转向。
     • 转向一定角度或时间后,继续前进。
  4. 可以使用状态机来管理“前进”、“左转”、“右转”、“后退”等状态。

自平衡车

• 硬件：STM32F4 (性能要求高) + 大功率电机驱动 + 无刷电机/大扭矩直流电机 + MPU6050 (IMU) + 编码器
• 软件逻辑：
  1. 这是一个非常经典的倒立摆控制问题。
  2. 核心算法：使用MPU6050获取车身的倾角和角速度。
  3. 双环PID控制：
     • 外环（角度环）：目标角度为0（垂直），将当前倾角作为误差，输入到角度PID控制器，输出一个期望的角速度。
     • 内环（速度环）：将期望角速度与编码器测量的实际角速度进行比较，得到新的误差，输入到速度PID控制器，输出最终的PWM值给电机。
  4. 电机通过扭矩使车身向平衡位置加速,从而维持直立。

学习资源与社区

• ST官方：
  • 官网：www.st.com
  • STM32CubeMX & CubeIDE 下载
  • 官方参考手册和数据手册
• 中文社区/教程：
  • 正点原子：提供非常详尽的STM32开发板教程和配套视频。
  • 野火：同样是非常知名的STM32教程和开发板提供商。
  • B站：搜索“STM32 机器人”,有大量从入门到实战的视频教程。
• 开源项目：
  • GitHub：搜索 stm32 robot, stm32 pid motor control 等关键词,可以找到大量开源的代码和项目参考。
• 论坛：
  • CSDN、博客园：技术博客和问答。
  • 电子发烧友：嵌入式系统论坛。

从STM32开始构建机器人是一个绝佳的嵌入式学习路径，它要求你综合运用电子、控制理论和软件编程知识，建议从一个简单的两轮差速驱动的巡线小车开始，逐步掌握硬件连接、基础外设控制、PID算法等核心技能，可以尝试增加传感器（如IMU）、升级控制算法（如自平衡），甚至加入视觉功能，让你的机器人变得越来越“智能”。

祝你项目顺利！
