工业机器人运动控制器如何实现精准控制？

99ANYc3cd6 机器人 2026-01-23 6

第一部分：工业机器人 - 执行者

定义与构成 工业机器人是可重复编程、多自由度的自动化装置，能够通过其各种轴的运动，自动地执行预定的任务，如搬运、焊接、喷涂、装配、码垛等，它是一个典型的机电一体化系统。

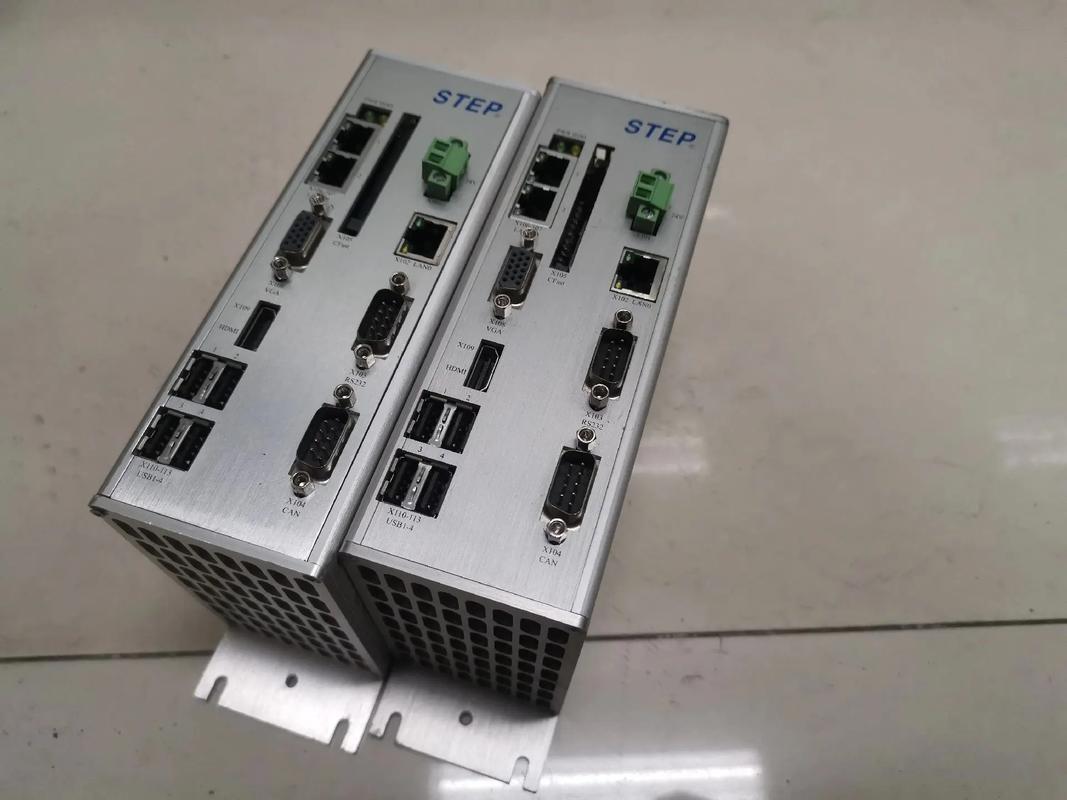

（图片来源网络，侵删）

一个完整的工业机器人主要由以下几部分构成：

机械本体: 这是机器人的“骨架”和“手臂”，决定了机器人的工作范围、负载能力和运动精度，常见的结构有多关节型（6轴机器人最常见）、SCARA型、Delta（并联）型、直角坐标型等。
驱动系统: 这是机器人的“肌肉”，负责为各个关节提供动力，主要有三种类型：
- 伺服电机: 最主流的驱动方式，通过精确控制电机的转速和转角,实现对机器人关节的精确控制。
- 步进电机: 在一些精度要求较低或成本敏感的场景使用。
- 液压/气动驱动: 用于大负载或特定环境的机器人。
传感器: 这是机器人的“感官”，用于感知自身状态和外部环境。
- 内部传感器： 如编码器，安装在电机上，用于测量关节的位置和速度,实现闭环控制。
- 外部传感器： 如视觉相机、力矩传感器、激光测距仪等，用于引导机器人进行更复杂的操作，如视觉抓取、力控装配等。
控制系统: 这是机器人的“大脑”，负责指挥机器人如何运动。这就是我们接下来要重点讨论的运动控制器所在的核心部分。

第二部分：运动控制器 - 大脑与神经中枢

定义运动控制器是一种专用电子设备或计算机系统，它的核心任务是生成控制指令，精确地管理一个或多个执行机构（如伺服电机、步进电机、液压缸等）的运动，它确保执行机构能够按照预定的轨迹、速度和加速度精确地移动。

核心功能 运动控制器是连接“任务规划”和“物理执行”的桥梁,其核心功能包括：

轨迹规划: 这是运动控制器的灵魂，它根据目标点、速度、加速度等约束条件，计算出机器人从当前位置到目标位置之间每一步的精确路径，这不仅仅是直线或圆弧,还包括复杂的空间曲线。
运动学解算: 这是机器人独有的核心功能。
- 正向运动学: 已知机器人各个关节的角度,计算出机器人末端工具中心点的空间位置和姿态。
- 逆向运动学: 已知机器人末端工具中心点的目标位置和姿态，反算出机器人各个关节需要达到的角度，这是机器人执行任务最常用、最关键的计算。
插补运算: 在规划的轨迹上，计算出在极短时间间隔内（如1ms或更短）的位置、速度指令,这保证了运动的平滑性和连续性。
PID控制算法: 运动控制器通过PID（比例-积分-微分）等高级算法，实时比较指令位置和反馈位置（来自编码器），计算出误差，并输出控制信号给驱动器（如伺服驱动器），以消除误差,使电机精确地跟随指令。
I/O管理: 控制与外部设备（如夹爪、传送带、传感器、安全门）的数字和模拟信号交互,实现整个自动化流程的逻辑控制。
闭环控制: 通过不断读取编码器的反馈信息，形成“指令-执行-反馈-比较-修正”的闭环,确保高精度和高稳定性。

第三部分：两者之间的关系 - 协同工作

工业机器人是运动的执行者，运动控制器是运动的指挥者。 两者密不可分,协同工作才能完成复杂的自动化任务。

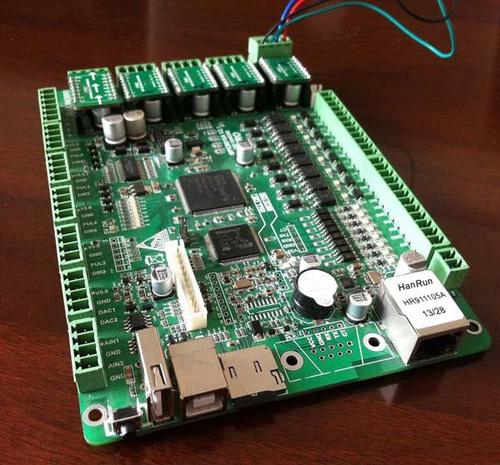

（图片来源网络，侵删）

我们可以用一个生动的比喻来理解：

运动控制器 就像一位 顶尖的钢琴家的大脑。
工业机器人 就像这位钢琴家 灵巧的双手。
机器人程序 就是那首乐谱。

工作流程如下：

任务输入 (看乐谱): 操作员或上位机通过示教器或编程软件，告诉机器人需要执行的任务。“移动到A点，抓取工件，移动到B点，放下工件”,这些指令被翻译成机器人控制器可以理解的程序。
运动控制器开始工作 (大脑思考):
（图片来源网络，侵删）
- 读取指令： 运动控制器从程序中读取当前的目标点（A点）。
- 逆运动学解算： 它根据A点的三维坐标，通过复杂的数学模型，计算出机器人六个关节（手臂的“肩膀”、“肘部”、“手腕”等）各自需要旋转到的精确角度。
- 轨迹规划： 它规划出从当前位置到A点的最优路径，是直线过去，还是绕过障碍物？同时规划好运动的速度和加速度曲线，确保运动平稳、高效。
- 生成指令流： 运动控制器将规划好的连续轨迹，分解成无数个微小的位置点和速度点，生成一条指令流（每1ms发送一组位置指令）。
指令下发与闭环控制 (大脑指挥双手):
- 运动控制器将每一条位置指令发送给伺服驱动器。
- 伺服驱动器接收到指令后，驱动伺服电机转动,使机器人关节到达指定角度。
- 安装在电机上的编码器实时测量关节的实际角度，并将这个“反馈”信息发送回运动控制器。
- 运动控制器将“指令角度”与“反馈角度”进行比较，如果存在偏差（比如因为负载变化导致电机转慢了），它会立即调整输出信号，驱动电机加速，直到消除偏差，这个过程在每1ms甚至更短的时间内重复成千上万次,确保了极高的跟随精度。
I/O交互 (与环境互动):
- 当机器人移动到A点时，运动控制器会检测到安装在机器人末端的一个接近传感器信号（I/O输入）,确认工件已到位。
- 随后，运动控制器会发出一个信号（I/O输出）给夹爪,命令它夹紧工件。
循环执行 (弹奏完整乐曲): 夹紧完成后，运动控制器会重复上述过程，规划并控制机器人手臂移动到B点，然后松开夹爪,完成整个任务。

第四部分：运动控制器的分类与实现

运动控制器可以分为几种主要类型：

类型	描述	优点	缺点	典型应用
基于PC的运动控制器	运行在通用计算机（如工控机IPC）上的软件。	功能强大、灵活、易于开发复杂算法、成本相对较低。	实时性可能不如专用硬件，对计算机性能要求高。	大型、复杂的自动化系统，如激光切割、3C电子装配、机器人离线编程与仿真。
嵌入式/专用控制器	为运动控制专门设计的硬件，是工业机器人自带的“大脑”。	实时性极高、可靠性高、稳定性好、集成度高。	灵活性相对较低、开发成本高、通常与特定品牌机器人绑定。	绝大多数主流工业机器人（如发那科、库卡、安川、ABB）。
PLC + 运动控制模块	以PLC为主，通过扩展专门的运动控制模块来实现控制。	集成了强大的逻辑控制能力，编程符合IEC 61131-3标准，易于上手。	运动控制能力通常不如专用控制器，多轴协调和复杂轨迹规划能力较弱。	简单的单轴或多轴定位、逻辑控制为主的自动化产线。
独立式运动控制器	独立的设备，可以控制一个或多个外部轴。	系统配置灵活，性能强大，可以与多种PLC、机器人等设备配合。	需要额外集成到系统中，成本较高。	需要精确控制外部轴的场合，如数控机床、龙门系统、机器人变位机协同控制。

特性	工业机器人	运动控制器
角色	执行者	指挥者
物理形态	机械臂、底座、电机等机电结构	硬件板卡、嵌入式系统、软件
核心功能	提供动力和物理运动空间	轨迹规划、运动学解算、闭环控制
关系	接收运动控制器的指令并执行	生成指令并监控执行结果
